| Functie 1: | EPR/GPR, die systeemimpedantie aan de grond zetten | Functie 2: | Stap & Aanrakingspotentieel |
|---|---|---|---|
| Functie 3: | Verdeelde stroom/tak en vector, huidige gespleten coëfficiënt | Functie 4: | Weerstand, impedantie, grondweerstandsvermogen |
| Functie 5: | Continuïteit/verre weerstand plakkend | Functie 6: | De impedantie van de bliksemimpuls het testen |
| Outputvoltage: | 0-800V | Outputstroom: | 0-50A |
| Markeren: | de Hoogspanning van 0.01mA 800V het Testen Materiaal,de Hoogspanning van 0.5%fs 0.01mA het Testen Materiaal,het Meetapparaat van het de Grondnet van 0.5%fs 0.01mA |
||
Aarde & Gemalen Netproefsysteem MCDF9000
Grote Grond het Testen EPR/GPR/Current Gespleten Aarde & Gemalen Netproefsysteem
Systeemeigenschappen
1) Wijd gebruikt om de integriteit van het aardenet en potentiële contour te bepalen meet in groot aan de grond zettend systeem
zoals kritiek nut, hulpkantoor, elektrische centrale, telecommunicaties en industriële activa, enz.
2) Goedkeurend draadloze huidige gespleten vectormetingstechnologie, kan het huidige spleet nauwkeurig meten
vector van elke structuurtoren van transmissielijn onder sterke interferentie.
3) Met sterke anti-interference technologie, het werk behoorlijk bij interferentiesignaal 10000times die signaal meten.
4) Hoofdmetingen algemeen uitgevoerd zoals hieronder:
- EPR/GPR
- Stap & Aanrakingspotentieel
- Verdeelde stroom/tak en vector, huidige gespleten coëfficiënt
- Weerstand & Impedantie
- Grondweerstandsvermogen
- Het aan de grond zetten van systeemimpedantie
- Continuïteit/verre weerstand plakkend
- De impedantie van de bliksemimpuls het testen

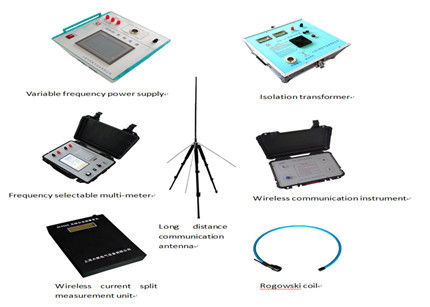

Systeem het Bestaan uit
Systeem Algemene Technische Parameters
Voeding: AC V 380V/220 automatische aanpassing, Herz 50 Herz/60
Outputvoltage: 0 ~ 800V of aangepast, regelbare sinusgolf, onophoudelijk
Outputstroom: 0 ~ 50A, kunnen worden aangepast
Metingswaaier en nauwkeurigheid:
De waaier van de voltagemeting: 0 ~ 400V;
De nauwkeurigheid van de voltagemeting: ± (leest 0,5% + 0.5mV);
Voltageresolutie: 0.01mV;
Huidige metingswaaier: 0-50A;
Huidige metingsnauwkeurigheid: ± (leest 0,5% + 0.5mA);
Huidige resolutie: 0.01mA
Het aan de grond zetten van de waaier van de impedantiemeting: 0.001-1000 Ω;
Het aan de grond zetten van de nauwkeurigheid van de impedantiemeting: ± (1%-lezing + 1m Ω);
Het aan de grond zetten van impedantieresolutie: 0.001M Ω;
Van de fasehoek (impedantiehoek) de metingswaaier: 0 ° aan 360 °
Van de fasehoek (impedantiehoek) de metingsnauwkeurigheid: ± 0,2 °;
Van de fasehoek (impedantiehoek) de metingsresolutie: 0,01 °;
Technische Parameters van het bestaan van uit apparaten
1. MCDF9100 veranderlijke frequentievoeding 1 reeks
Outputmacht: klantgerichte 5 ~ 50KW,
Inputvoeding: AC220 V of 380 de automatische aanpassing van V ± 10% aan 50 Herz;
Outputwijze: enige fase
Outputfrequentie: 40 ~ 70Hz, stap 1 Herz, willekeurige frequentieomzetting, met inbegrip van 49, 50, 51 Herz;
Frequentiestabiliteit: dan beter 0.02Hz;
De verrichting van de het grote schermaanraking, eenvoudig en geschikt;
Met overvoltage, te sterke intensiteit, oververhittende en andere beschermingsfuncties;
Met speciaal anti-interference ontwerp om normale bedrijfsvoering onder sterke interferentie te verzekeren;
De facultatieve controle van de steun verre optische vezel om persoonlijke veiligheid te verzekeren.
2. Mcgcb-10 de reeks van isolatietransformatoren 1-2
Outputcapaciteit: aanpassing met de voeding van de frequentieomzetting
Outputfrequentie: 40 ~ 70Hz;
Outputvoltage: enige fase 0 ~ 400V ~ 800V of aangepast;
Met sterke anti-interference functie om normale bedrijfsvoering onder sterke interferentie te verzekeren;
3. DF9001D de multi verkiesbare multimeter van de functiefrequentie
Gebruikt om voltage, stroom en fase elimineert het verschil te meten onder gespecificeerde frequentie, interferentie
van andere frequenties, en krijg nauwkeurige meetresultaten.
Wereldwijd belangrijke super frequentie selectieve anti-jamming technologie. Wanneer de interferentie 1200 is
de tijden groter dan dat van verschillende frequentiesignalen, het kunnen nog nauwkeurig worden gemeten.
Voltagewaaier: 20mV/passen 200mV/2V/20V/400V, 5 automatische verschuiving aan;
Huidige waaier: 20mA/passen 200mA/2A/20A/50A, 5 automatische verschuiving aan
De selectiewaaier van de metingsfrequentie: 40 ~ 70Hz, stapfrequentie: 0.1Hz
De waaier van de voltagemeting: 0 ~ 400V;
De nauwkeurigheid van de voltagemeting: ± (leest 0,5% + 0.5mV);
Voltageresolutie: 0.01mV;
Huidige metingswaaier: 0-50A;
Huidige metingsnauwkeurigheid: ± (leest 0,5% + 0.5mA);
Huidige resolutie: 0.01mA
Het aan de grond zetten van de waaier van de impedantiemeting: 0.001-1000 Ω;
Het aan de grond zetten van de nauwkeurigheid van de impedantiemeting: ± (1%-lezing + 1m Ω);
Het aan de grond zetten van impedantieresolutie: 0.001M Ω;
Van de fasehoek (impedantiehoek) de metingswaaier: 0 ° aan 360 °
Van de fasehoek (impedantiehoek) de metingsnauwkeurigheid: ± 0,2 °;
Van de fasehoek (impedantiehoek) de metingsresolutie: 0,01 °;
Gewicht: Ongeveer 5kg.
4. De frequentie selectief communicatie van MCDFWF draadloos instrument
De belangrijkste functie van communicatie van de de frequentieselectie van DFWF draadloos instrument is te communiceren
met de verre draadloze shuntmaateenheid.
Voeding: Gelijkstroom 12V
Met speciale driepoot en antenne, stabiel signaal en lange transmissieafstand
Draadloze communicatieafstand: meer dan 2000m op voorwaarde zonder hindernissen
5. MCDF9005 draadloze shuntmaateenheid
De draadloze de shuntmaateenheid wordt van DF9005 hoofdzakelijk gebruikt voor de meting van torenshunt.
Het heeft krachtige functie, sterke anti-interference capaciteit en hoge metingsnauwkeurigheid. Het kan direct
meet de richting en de grootte van de shunt van elke toren.
De super frequentie selectieve anti-jamming technologie, anti-interference prestaties is betere dan 10000 keer;
Met Rogowski-rol, de metingswaaier van verschillende frequentieshunt: 2mA ~ 20A;
De nauwkeurigheid van de shuntmeting met Rogowski-rol: ± (2%-lezing + 2mA);
6. Flexibele Rogowski-rol
De flexibele Rogowski-rol wordt hoofdzakelijk gebruikt om de shunt van toren te meten, die gemakkelijk kan worden verpakt
rond de leider voor meting.
Rollengte: 3M
Weergavekarakteristiek: 10Hz ~ 50KHz
Lineariteit: 0,2%
De flexibele openingsbemonstering, kan rond de cilindrische leider worden gemeten.
Draagbaar, makkelijk te gebruiken, geen magnetisch materiaal, geen verzadiging;
Het heeft uitstekende frequentiekenmerken en snelle reactiesnelheid;
Het heeft kleine vervorming en laag toevoegingsverlies;
Het openen van de secundaire kring veroorzaakt geen gevaar en zal ander materiaal niet beschadigen
in het geval van huidige overbelasting.
7. Mcdfdt-10A aan de grond zettend downlead (facultatief) geleidingsmeetapparaat
Het is van toepassing op de meting van de weerstand tussen
het aan de grond zetten onderaan lood van machtsmateriaal en het aan de grond zettende net
(voor aangrenzend materiaal), evenals de meting van lage weerstand
weerstandswaarde.
Metingswaaier: 1 ~ 1999m Ω
Resolutie: 0.1M Ω
Teststroom: Gelijkstroom 1A, 2A, 5A en 10A
Metingsnauwkeurigheid: ± (0,5% + tweede)
Het meten van straal: 50m
Weergavemodus: LCD backlight vertoning
Het werk wijze: ononderbroken
Werkende voeding: AC220 V ± 10% 50 Herz of ingebouwde batterijvoeding
8. Speciaal GPS die instrument voor DFGT-het aan de grond zetten plaatsen
Speciaal GPS die instrument die voor DFGT plaatsen, het instrument lost hoofdzakelijk het probleem op aan de grond zetten
dat conventionele GPS-materiaal kan niet de hoek van voltagepool en huidige pool en de lineaire afstand berekenen.
Hoofdfuncties en eigenschappen:
Pool de in real time van het vertoningsvoltage, huidige pool lineaire afstand en inbegrepen hoek, het gemakkelijke plaatsen
Gebouwd in de formule van de impedantiecorrectie
Plaats en berekenings de gegevensopslag, download, herstelt
Nationale Wegstem en 3D echte scènenavigatie
Ontwerp van zeven Duimtouch screen
Muziek en film het spelen
Snelle internetdiensten-het surfen
Blocnote, vrije tijdsspelen en andere toepassingen
De foto's van de gebiedstest
