32KV hoogspanning het Testen Materiaal, 10m-het Merktekenmachine van de Kabelfout

Van de de Kabelfout van 0-8KV 0-16KV 0-32KV de plaatssysteem

I. functie

Ontdek hoofdisolatiefouten van machtskabels van voltageklasse op to32kV; kalibreer kabellengte; nauwkeurig

ontdek de richting en de diepte van de kabelbegrafenis.

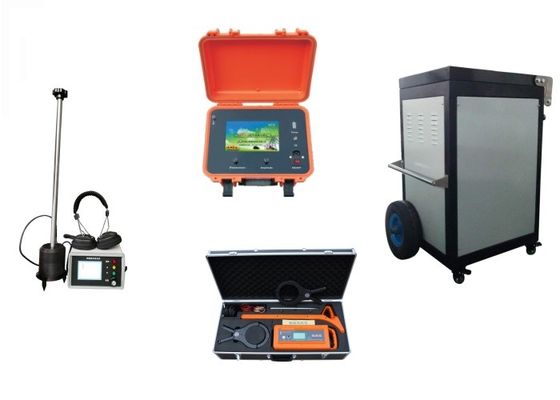

II. configuratie

III. belangrijke Technische gegevens

1) Windows-besturingssysteem, de wijze van de aanrakingsverrichting, draadloze deskundige online begeleiding, wetenschappelijke kabel

    beheer, rapportgeneratie in real time; 10 impuls 10 flashover superpositionanalyse; ingebouwde verrichting

    instructies, kabelgegevens, gemeten gevallen.

2) Systeemfunctie: de meting van de foutenafstand, de plaats van het foutenpunt, de test van de propagatiesnelheid, kabelweg

    onderzoek, begraven diepteopsporing, enz.

3) Testmethodes: zwakstroomimpuls, flashover methode, audiomethode, akoestisch-magnetische synchronisatie

     methode, valleimethode, piekmethode, elektromagnetische inductiemethode, enz.

4) Vertoningscontrole: Flitsmeetapparaat: de één-machine van de 8 duim industrieel-rang controle, de ingebouwde macht van 12V/7Ah gelijkstroom

    de levering, kan onophoudelijk 8 uren werken; andere wordt gecontroleerd door single-chip microcomputer,

    de vertoning van de wijzerlijst;

IV. inleiding van elk deel

1. TDR

Inleiding

Windows-besturingssysteem, de wijze van de aanrakingsverrichting, draadloze deskundige online begeleiding, wetenschappelijke kabel

beheer, rapportgeneratie in real time; 10 impuls 10 flashover de analyse van golfsuperposition; ingebouwd

verrichtingsinstructies, kabelgegevens, gemeten gevallen, enz.

Met zich het uitstrekken, snelheidsmeting, kabelbeheer en andere

Functies

100MHz bemonsteringsfrequentie, minimumresolutie 0.5m (100m/us)

De volledig automatische ononderbroken bemonstering, mist nooit om het even welke lossingsgolfvorm;

Testmethode: flashover methode, de methode van de lage drukimpuls, de veelvoudige methode van de golfvormanalyse

Hoofdspecificaties:

2. PinpointerMC-33

Gebruik: Het werk met Hoogspanningsgenerator om de nauwkeurige plaats van het foutenpunt te bepalen, d.w.z.,

om de nauwkeurige het plaatsen taak binnen de ruwe metingswaaier van het punt van de kabelfout te voltooien.

Besta uit:

Hostmachine, akoestische en elektromagnetische synchrone sensor, anti-noise hoofdtelefoon en lader

Functie en index

1)  De akoestische golven en de elektromagnetische golven produceerden wanneer het foutenpunt kan zijn wordt gelost

    synchroon ontvangen om de positie van het punt van de kabelfout te bepalen.

2)  akoestische en magnetische synchrone nauwkeurig vastgestelde functie

   Akoestische signaalband: centrumfrequentie 400Hz, Banddiepte: 200Hz

    Signaal: 80dB

    Nauwkeurig vastgestelde nauwkeurigheid: 0.1m

3) Voeding

  Batterij: ingebouwde lithiumbatterij, nominaal voltage: 7.4V, capaciteit: 3000AH

 Consumptie: 300mA, werk onophoudelijk tijd>9 uren

4) vertoning: 320 X 240 LCD

5) Het werkvoorwaarde: temperatuur: -10℃-40℃, vochtigheid: 5-90%RH, Breedte<4500m>

De traceur van de kabelroute

Gebruik: De meter van de kabelweg is een speciaal instrument voor nauwkeurig het ontdekken van de positie en de diepte van begraven

kabel in een bepaalde waaier; de wegopsporing wordt voltooid door de de generator en de wegsignaalontvanger van het wegsignaal

(het vaste puntmeter van de kabelfout); De samenwerking tussen het twee gebruik de verrichting nauwkeurig van de plaats te bepalen

de kabelweg binnen de benaderende kabel die waaier inbedt.

Hoofdsamenstelling

De wegopsporing is hoofdzakelijk samengesteld uit de generator van het wegsignaal en ontvanger

Indexparameter

4. Hoogspanningsgenerator

Het apparaat integreert een bron met hoog voltage van gelijkstroom, een opslagcondensator, een apparaat van de lossingsbal, automatisch

 lossingsapparaat, en een meetapparaat van de kabelfout in een kar-type high-end experimenteel instrument. Het apparaat

 lost volledig de problemen van gemak, portabiliteit, veiligheid en betrouwbaarheid van het traditionele experimentele apparaat op.

Het instrument keurt high-precision, hoog-stabiliteits speciale elektronische componenten goed met hoog voltage en met hoge frekwentie

 technologie met hoog voltage om de gehele structuur eenvoudig te maken. Om de gewoonte te bewaren van het gebruiken van de transformator

 en de werkende doos om gelijkstroom-hoogspanning te produceren, de impulsgenerator keurt de vermenselijkte ontwerpverrichting goed

de wijze en integreert het micro- betrouwbare kringsontwerp. Veilig en betrouwbaar, visueel intuïtief. Beïnvloed werkelijk het effect

van niet slecht, maar ook heeft automatische timingsinvloed, handinvloed en drukweerstand. Het is het meest vermenselijkt

karretjetype gelijkstroom het materiaal van de effecthoogspanning binnen

Het is het ideale product voor onze de foutenopsporing van de machtskabel.

de belangrijkste prestatieskenmerken:

★ De output van de hoogspanningsimpuls is eenvormig en controleerbaar;

★ Met een stroom en voltage dubbele vertoning van de 1,5 niveauwijzer, intuïtief en duidelijk, is het proces van de effectlossing in een oogopslag duidelijk;

★ Zijvoltagemeting met hoog voltage, nauwkeurig in realtime;

★ Met nul beginbescherming, veilig en betrouwbaar;

★ Het unieke metingsontwerp met hoog voltage, in de eindestaat, zal automatisch de interne capacitieve weerstand van het apparaat lossen;

★ De lossingstijd kan tussen timing en handwijze worden geselecteerd;

★ Met gelijkstroom weersta voltagefunctie;

★ Intern geïnstalleerd high-precision van de de foutenbemonstering van de testkabel de golfvormmodule;

★ Gebruikersvriendelijk ontwerpkarretje voor gemakkelijke beweging.

Hoofd technische index:
