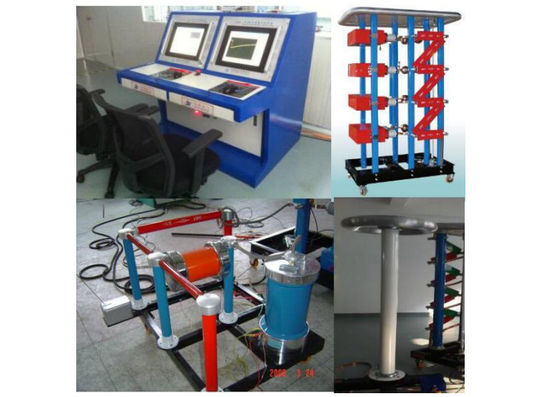

1.0% hoogspanning het Testen Materiaal, 30KJ-het Proefsysteem van het Impulsvoltage

HV Proefsysteem cdjs-300-30 van het impulsvoltage

1) Gebruikt voor de impuls van de testverlichting weersta voltage van elektrokabels en toebehoren, isolatie,

    machtstransformatoren, etc…

2) Het voltage van de testlossing (nominaal impulsvoltage): ±300KV

3) Regelende nauwkeurigheid: 0.1KV

4) PLC controle, industriële controlecomputer, krachtige oscilloscoopmaateenheid

5) Geschatte energie: 30KJ

6) Nominaal vermogen van gelijkstroom-het laden apparaat: 5kVA

7) Met trekkerfunctie

Systeem het Bestaan uit

Algemene eigenschap & technische parameter

1) Gebruikt om bliksemimpuls te testen weersta voltage van elektrokabels en toebehoren, isolatie,

    machtstransformatoren, etc…

2) Totaal lossingsvoltage (nominaal impulsvoltage): ± 300 kV

3) Nominale Energie: 30 kJ

4) Voltagegolfvorm: µS 1.2/50

5) Onzekerheid van het laden voltage: <>

6) Verrichtingstijd: 90 die seconden voor hoogspanning worden gebruikt > 2/3 * Nominaal voltage; 45 die seconden worden gebruikt voor

Ivg-300/30 de Generatorlichaam van het Impulsvoltage

1) Totaal lossingsvoltage: ± 300 kV

2) Geschatte Energie: 30kJ

3) Geschat lossingsvoltage 1 stadium: 100 kV

4) Voltagegolfvorm: µS 1.2/50

5) Voorgolftijd: 1.2±30%μs

6) De tijd van de staartgolf: 50±20%μs, Schommeling bij piek om 5% van omvang niet te overschrijden

7) Stadium: 3

8) Stadiumcapacitieve weerstand: 2.0 µF/100kV

9) Ladingscapacitieve weerstand: 300pF-3000pF

Lgr-100 gelijkstroom-het Laden Apparaat

1) De goedkeuring van een motor gedreven regelgever om het het laden voltage aan te passen

2) Gemakkelijk te werken en lastenvoltage

3) Nominaal vermogen: 5kVA

4) Nominale spanning: 50kV/200V

Cr-300 de Zwakke Verdeler van het Bevochtigingsvoltage

1) Nominaal voltage: ± 300 kV

2) Geschatte capacitieve weerstand: 300 pF

3) Vierkante golfreactie: Tα ≤ 100nS

4) Over spruit: β ≤ 20%

5) Onzekerheid van Waterscheidingsfactor: Kε ≤ 1,0%

6) Besta uit condensator en met de interfacegroef van de kort:sluitenstaaf in condensatorflens.

7) De vochtigere weerstand keurt verdeeld multi-segment goed en de condensator is niet-inductantiestructuur.

8) LV het wapen wordt tegelijkertijd samengesteld uit niet-inductie monolithische condensatoren.

Igcs-300 de Controlesysteem van het Impulsvoltage

1) Besta uit van industriële controlecomputer, PLC, intelligent constant huidig regelend apparaat, ontstekingsimpuls

    versterker, PLC verrichtingskabinet, gegevensopslagkaart, printer.

2) Communicatie met PLC door optische vezel

3) Professionele software aan programma en ontwerp, gemakkelijk aan verrichting

4) De lopende parameters en het meten van resultaat worden direct getoond in het computerscherm in cijfer

5) De montages, de verrichting, metend parameters en de diagramanalyse kunnen in computer worden voltooid

6) Met computer automatische controle en handnoodsituatiecontrole

7) Meetsysteem met digitale oscilloscoop tds-2012C

8) Met twee individuele maatregelenkanalen in oscilloscoop

9) Krachtige metingssoftware (ATS-de software van de systeemtest)

10) Het laden voltage plaatsende waaier: 0.0~100kV

11) Het werk voltage: 10.0~100kV

12) Regelende nauwkeurigheid: 0.1kV

13) Instabiliteit van het laden voltage: ≤±0.5%

14) Voer de plaatsende waaier van de voltagetijd op: 30~190s met de regelende nauwkeurigheid van 1s, 2s-alarmvertraging.

15) De plaatsende waaier van de testtijd: 0~99times met 1 keer regelende nauwkeurigheid

16) Het vertoningsscherm: 17“ LCD

Systeem van de oscilloscooptds 2012C het Digitale maatregel

1) Kanalen: Dubbel

2) Bandbreedte: 100MHz

3) Samplefrequentie: 1.25Gs/s

4) Verticale resolutie: 9 beetjes

5) Vertoning: Kleurrijk

6) Verticale precisie: ± 2%

7) Horizontale precisie: ± 0,01%

8) Trekkerfunctie: de pre-trekker en de signaaltrekker en leggen trekker op

9) Voltagewaaier: 200mV - 800V-piek-piek (met Hoogspanningssonde)

Vervangstukken en Toebehoren

1) Veiligheidslossing die koperstaak aan de grond zet: 2m

2) De kabel van het vlechtkoper: 5 m

3) Veiligheidslossing die koperkabel aan de grond zet: 40 m

4) Machtskabel, sondekabel en controlekabel.

5) Golfhoofd, golfstaart, het laden weerstand (som: 12pcs)

6) Systeem van interne controle, voeding, (volledige) signaallijnen

7) Hoogspannings lichaam-temperende verdeler, lichaam-poging (volledig) product

8) Controle met extra relais, zekering - 5pcs

9) Het steunen van de specificaties en het kwaliteitscertificaat

10) Autoriteiten het testrapport

11) De transformator van de isolatielevering (DIST-5kVA/380/220 50Hz): Verhinder machtsrug - 1 reeks

12) De generator van de ontstekingsimpuls (amf-10) - 1 reeks

13) Printer A4 - 1 reeks
