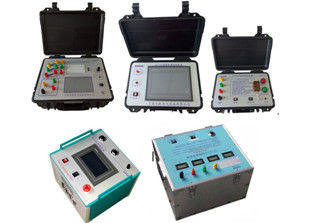

100A het Meetapparaat Antiinterferentie van de transmissielijn met Touch screen

Het Proefsysteem van de de Lijnparameter van de machtsfrequentie voor HV-de Lijn van de Machtstransmissie

Hoogspanning het Testen van de de Transmissielijn van het Materiaal1200:1 800V de Parameterproefsysteem

Eigenschappen

1. Systeem anti-interference prestaties meer dan 1200 keer (daadwerkelijke test)

2. Verzet me tegen het statische veroorzaakte voltage van 10kv-50kv en 20-200A interferentiestroom zonder interferentie

    afschaffingsapparaat

3. De verre optische vezelverrichting, exploitant en hv is volledig geïsoleerd.

4. Uitgerust met ver aan de grond zettend beschermingsapparaat, dat kan worden aan de grond gezet of worden losgemaakt

    ver door één sleutel. Het verbetert zeer de veiligheid van gebiedsexploitanten en vermindert het risico van boog

    en elektrische schok.

5. Met de functie van het berekenen van het distributiemodel van lijnparameters, kunnen de resultaten zijn

    berekend op plaats.

6. Kan de omvang en de fase van huidige zelfs 0.1mA nauwkeurig meten, en nauwkeurig verzekeren

    meting van nul opeenvolgingscapacitieve weerstand en andere punten.

7. Het kan output niet alleen grote stroom (50A of groter, kortsluiting, kabel), maar ook hoogspanning

    (750V of grotere, positieve opeenvolgingscapacitieve weerstand, enz.) om de betrouwbaarheid van meetresultaten te verzekeren.

8. Volledig automatisch metend waaier, 7 Duimtouch screen, gemakkelijk te werken.

9. De de geheugenkaart en printer, sparen gegevens en uploaden in PC.

HV het de parameterproefsysteem van de machtsfrequentie van machtstransmissie is hoog nauwkeurigheidsmeetsysteem.

Het werkt normaal op de voorwaarde van interferentie en testsignaalverhouding: 1200:1.

Het systeem omvat: veranderlijke frequentiekrachtbron in drie stadia, geïsoleerde transformator, het meetapparaat van de lijnparameter,

ver aanaardend beschermingscontrolemechanisme, het apparaat van de Interferentieafschaffing en gelijkstroom-Weerstand Meetapparaat voor

Transmissielijnen. Het systeem kon de parameter van de machtsfrequentie van HV-de lijn van de machtstransmissie testen precies,

snel, betrouwbaar: positieve opeenvolgingsimpedantie, positieve opeenvolgingsweerstand, positieve opeenvolgingsreactantie,

nul opeenvolgingsimpedantie, nul opeenvolgingsweerstand, nul opeenvolgingsreactantie, positieve capacitieve weerstand,

nul opeenvolgingscapacitieve weerstand, capacitieve koppeling, koppelingscapaciteit tussen aangrenzende lijnen, interactie

aanleidinggevende reactantie.

Technische parameter

Elke deel technische parameter

DF7300 veranderlijke frequentievoeding

Outputmacht: 30kW

Inputvoeding: AC380V/220V±10%, 50hz;

Outputwijze: Fase in drie stadia of enige;

Outputfrequentie: 20~300Hz stap-in 0.1hz;

Frequentiestabiliteit: meer dan 0.02Hz;

Heb overvoltage, te sterke intensiteit en oververhit beschermingsfunctie

Het werk normaal met sterke interferentievoorwaarde.

Touch screen, gemakkelijk te werken.

De eenheid van de optische vezelafstandsbediening met ingebouwde batterij elimineert volledig de mogelijkheid van met hoog voltage

inductie elektrische slachtoffers

DF7005 geïsoleerde transformator

Outputwijze: Lijn vier in drie stadia

Outputfrequentie: 20~300Hz;

Max.output voltage: 800V;

Max.output stroom: 50A

Met ampèremeter, kon stroom van elke fase op tijd lezen

Sterke anti-interference prestaties.

DF7000- het meetapparaat van de lijnparameter

Wanneer de omvang van interferentie en geselecteerd heterofrequencysignaal 1200:1 is,

het kan nog nauwkeurig worden gemeten.

Voltagewaaier: 1~800v, automatische verschuivende controle

Huidige waaier: 0~50A automatische verschuivende controle

Metingsfrequentiegebied: 40~70Hz stap-in: 1Hz;

Metingskanaal: 3 voltage, 3 huidige faseresolutie: 0.01°;

Voltageresolutie: 0.01mV de nauwkeurigheid van de voltagemeting: ± (0.5%+0.01v)

Huidige resolutie: 0.001A huidige metingsnauwkeurigheid: ± (0.5%+0.01a)

DF7009 ver aanaardend beschermingscontrolemechanisme

Speciaal ontworpen afstandsbediening die beschermingsapparaat aan de grond zetten, door klein ver controlemechanisme,

het zeer belangrijke de lijn aan de grond zetten of scheiding die van de afstandsbedieningtest, zonder handverrichting van mes aan de grond zetten

en de poort, verbetert zeer de persoonlijke veiligheidsfactor van exploitanten.

DF7016 het apparaat van de interferentieafschaffing (huidig-beperkt weerstand)

Vergroot om lijnweerstand te testen en interferentiestroom te verminderen.

DF7008-gelijkstroom-Weerstand Meetapparaat voor Transmissielijnen

Gebruikt aan test gelijkstroom-weerstand in de zware lijn van de interferentietransmissie, zelfs met hoog veroorzaakte voltage en stroom.

Ingebouwde anti-interference testtechnologie en test nauwkeurig bij sterke interferentievoorwaarde.

De volledige beschermingsfunctie en verzekert arbeider en apparatenveiligheid.

Vier eindmethodetest om loodeffect te elimineren.

De ingebouwde batterij, het kon 10 keer test onophoudelijk bij volledige batterij ontmoeten.

Max.test stroom: 10A

Testwaaier: 5mΩ~200Ω;

Testprecisie:

Bij 5mΩ~200mΩ, ±1.0% die ±0.2mω lezen;

Bij 200mω~200Ω, ±0.5% die ±0.2mω lezen
