Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Toepasselijke HV: | tot 132KV | Verrichtingswijze: | Touch screen |
|---|---|---|---|
| testafstand: | 60kms | Testdiepte: | 25m |
| Markeren: | 132KV hoogspanning het Testen Materiaal,60kms hoogspanning het Testen Materiaal,5m de Detectormachine van de Kabelfout |
||
Van de de Kabelfout van 0-25KV 0-33KV 0-132KV de plaatssysteem
I. functie
Ontdek hoofdisolatiefouten van machtskabels van voltageklasse tot 32kV; kalibreer kabellengte;
ontdek nauwkeurig de richting en de diepte van de kabelbegrafenis.

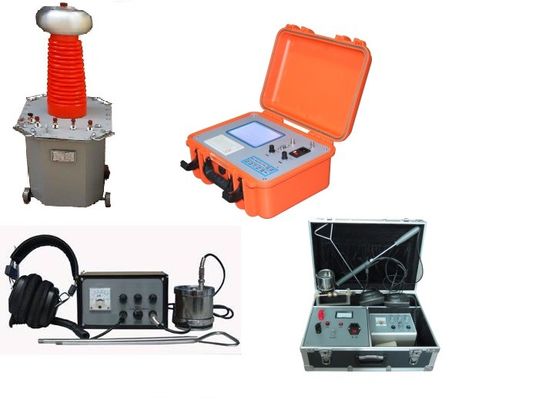

II. configuratie
|
De plaatssysteem van de kabelfout
|
Naam | QTY | |
| TDR | 1 | ||
| 110kV toebehoren | Speldwijzer | 1 | |
| De traceur van de kabelroute | 1 | ||
| De machtsfrequentie weerstaat de reeks van de voltagetest | Hoogspannings proeftransformator | 1 | |
| Verrichtingsdoos | |||
| De Condensator van de impulsopslag | 1 | ||
Van de de Kabelfout van 0-25KV 0-33KV 0-132KV de plaatssysteem
III. belangrijke Technische gegevens
1) Windows-besturingssysteem, de wijze van de aanrakingsverrichting, draadloze deskundige online begeleiding, wetenschappelijke kabel
beheer, rapportgeneratie in real time; ingebouwde verrichtingsinstructies, kabelgegevens, gemeten gevallen.
2) Systeemfunctie: de meting van de foutenafstand, de plaats van het foutenpunt, de test van de propagatiesnelheid, foutenimpedantie
waarde, het onderzoek van de kabelweg, begraven diepteopsporing, enz.
3) Testmethodes: zwakstroomimpuls, flashover methode, audiomethode, akoestisch-magnetische synchronisatie
methode, valleimethode, piekmethode, elektromagnetische inductiemethode, enz.
| Vertoningscontrole | |
| Flitsmeetapparaat |
5,7-duim industrieel-rang de één-machine controle, de ingebouwde voeding van 12V/7Ah gelijkstroom, kan onophoudelijk 8 uren werken; andere wordt gecontroleerd door single-chip microcomputer, de vertoning van de wijzerlijst;
|
| Testwaaier | |
| Testafstand | 60km |
| Opsporingsdiepte | 25m |
| Metingsnauwkeurigheid | |
| Ruwe metingsfout | ±10m (absolute waarde) of 1% |
| Nauwkeurige testfout | ±0.2m (punt, weg en diepte) |
| Samplngfrequentie | 100MHz, minimumresolutie 0.5m (100m/us) |
| Bemonsteringsmethode |
De volledig automatische ononderbroken bemonstering, mist nooit om het even welke enige lossingsgolfvorm
|
| Laag voltageimpuls | |
| Breedte | 0.1uS en 2uS |
| Omvang |
100Vpp
|
| Outputmacht | |
| Wegmacht | 100W |
| Effectmacht | 0 ~ 25kW |
| Effecthoogspanning | 0~140KV |
| Kortsluitingstroom | 0 ~ 100mA |
| Brandwond door macht | 0 ~ 5000J |
Van de de Kabelfout van 0-25KV 0-33KV 0-132KV de plaatssysteem
IV. inleiding van elk deel

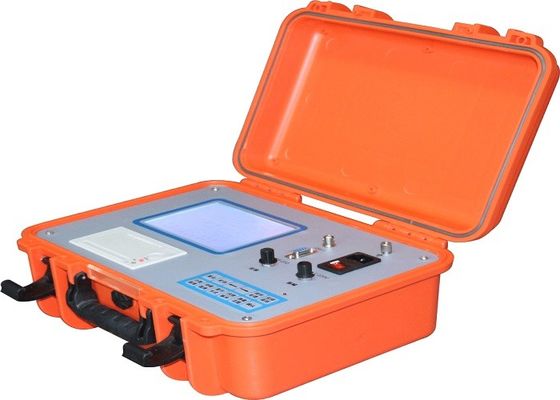

1. TDR
Inleiding
Windows-besturingssysteem, de wijze van de aanrakingsverrichting, draadloze deskundige online wetenschappelijke begeleiding,
kabelbeheer, rapportgeneratie in real time; 10 impuls 10 flashover de analyse van golfsuperposition;
ingebouwde verrichtingsinstructies, kabelgegevens, gemeten gevallen, enz.
Met zich het uitstrekken, snelheidsmeting, kabelbeheer en andere
Functies
100MHz bemonsteringsfrequentie, minimumresolutie 0.5m (100m/us)
De volledig automatische ononderbroken bemonstering, mist nooit om het even welke lossingsgolfvorm;
| Testmethode | flashover methode, de methode van de lage drukimpuls |
| Hoofdspecificaties | |
| Impulsomvang |
100Vpp
|
| Impulsbreedte |
0.1uS en 2uS
|
| Het meten van afstand |
Smax: 30km Smin: 15m |
| Metingsfout | |
| ruwe metings absolute fout | ±10m |
| ruwe metings relatieve fout | ±1% |
| Voedingwijze |
de ingebouwde voeding van 24V/7Ah gelijkstroom, kan onophoudelijk voor 6 uren of externe AC 220V 50Hz voeding werken
|

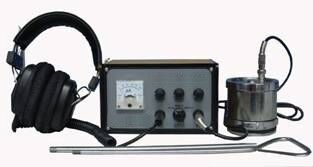

2. Pinpointer
Gebruik: Het werk met Hoogspanningsgenerator om de nauwkeurige plaats van het foutenpunt te bepalen, d.w.z.,
om de nauwkeurige het plaatsen taak binnen de ruwe metingswaaier van het punt van de kabelfout te voltooien.
Besta uit:
Hostmachine, akoestische en elektromagnetische synchrone sensor, anti-noise hoofdtelefoon en lader
Functie en index
De akoestische golven en de elektromagnetische golven produceerden wanneer het foutenpunt kan zijn wordt gelost
synchroon ontvangen om de positie van het punt van de kabelfout te bepalen.
| vergrotingstijden | 500,000times |
|
voeding
|
Batterij: ingebouwde lithiumbatterij, nominaal voltage: 9V±20% |
| statische stroom | <10mA |
| Het ontvangen van signaal | beef en magnetisch signaal wanneer de lossing van het foutenpunt |
| Outputimpedantie | 350Ω |
| Plaatsnauwkeurigheid | 0.2m |

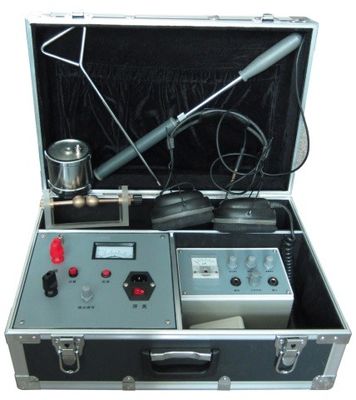

3. De traceur van de kabelroute
Gebruik: De meter van de kabelweg is een speciaal instrument voor nauwkeurig het ontdekken van de positie en de diepte
van begraven kabel in een bepaalde waaier; de wegopsporing wordt voltooid door de generator van het wegsignaal en
de ontvanger van het wegsignaal (het vaste puntmeter van de kabelfout); De samenwerking tussen het twee gebruik
verrichting nauwkeurig om van de kabelweg binnen de benaderende kabel de plaats te bepalen die waaier inbedden.
Hoofdsamenstelling
De wegopsporing is hoofdzakelijk samengesteld uit de generator van het wegsignaal en ontvanger
Indexparameter
| Het werk wijze | zet vierkant golfsignaal voort |
| Outputsignaal | audiofrequentie |
| Het ontvangen van signaal | audiofrequentie |
| Het werklevering | 220V (1±10%), 50Hz (1±5%) |
| Outputmacht | 100W |

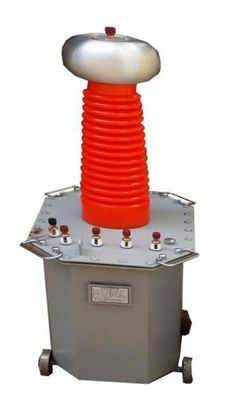

4. De machtsfrequentie weerstaat het materiaal van de voltagetest
1) Olietype sleeptransformator
Technische index:
| Nominaal vermogencapaciteit | 10kVA |
| Outputac Voltage | 100kV DC140kV |
| Outputstroom | 100mA |
2) Verrichtingsdoos
Het werk met proeftransformator, kon ook gebruikt voor de frequentiewisselstroom van de output0-450v macht.
| Inputvoltage | AC380V 50Hz |
| Outputvoltage | 0-450V, 50Hz |
| nauwkeurigheidsklasse | 2.5 |
Met de functie van de overstromingsbescherming, bescherm stroom voor ononderbroken aanpassing.
Met HV-outputaanwijzing, functioneert de laag voltagepartij of huidige aanwijzing van de hoogspannings de zijlekkage
Van de de Kabelfout van 0-25KV 0-33KV 0-132KV de plaatssysteem
5. De condensator van de impulsopslag
Hoofdzakelijk gebruikt voor de ruwe fout van de testhv weerstand, bepaal nauwkeurig van voor al kabel de plaats.
Technische index:
| Capacitieve weerstandsvoltage | 1μF±5%/100kV |
| Verlieswaarde | ≤0.006 (1kHz) |
| Isolatieweerstand: | RC >7500MΩ.uF |
| Isolatieweerstand: | 1.1-1.5Un.2s |
| Polair aan Huisvesting | 2Un·2s |
| Omgevingstemperatuur | -25 aan 40℃ |
| Breedte | 2000m |
