| De waaier van de de diametertest van de watermeter: | 15-50 | Nauwkeurigheidsklasse: | 0,2 |
|---|---|---|---|
| grootte (mm): | 4400*1860*2200 | Lees Watermeter: | Foto-elektrisch/Camera |
| Controlesysteem: | C/PLC/MOXA kaart etc., PC-software | Elektromagnetische Debietmeter: | DN4/DN15/DN50 |
| Frequentieconvertor: | 15KW | pomp: | 3m ³ |
| Markeren: | 0.2 Water Meter Test Bench,2 Proefbank van de Watermeter,0.2 15kw meter testing bench |
||

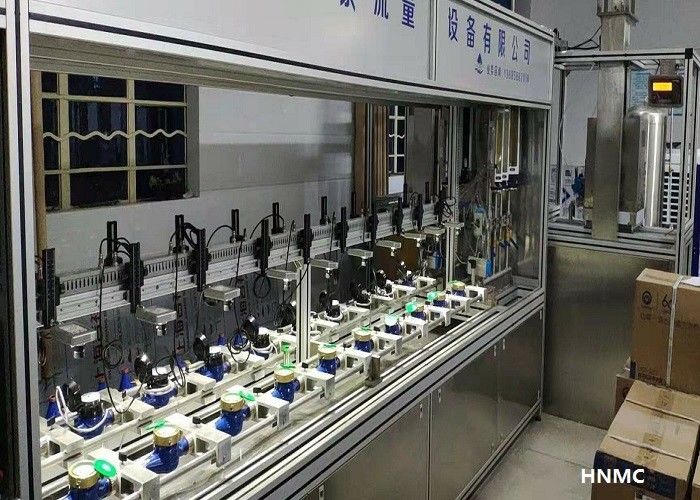

DN15-25 de volautomatische proefbank van de watermeter
(Massamethode/Dubbele klokmethode)
Toegepaste norm:
1. Van toepassing geweest op CEI-Norm
Hoofdfunctie
1. De cameratechniek is dynamische weergavemethode.
2. Kon volumetrische waarde automatisch verzamelen van het meten van schip en kwantitatieve gegevens van getest watermeter.
3. Kon elke keer testen 10 PCs-meters bij.
4. Kon elk stroompunt van diverse watermeter vanaf vooraf ingesteld stroompunt automatisch onophoudelijk verifiëren.
5. Controlemechanisme en vertoningsindicator kon werkelijk hoeveelheid werkvoorwaarde op om het even welk ogenblik tonen zodat inspecteursmonitor.
6. Kon fout automatisch berekenen en voorwaarde vanaf vooraf ingestelde parameter verifiëren. Kon drukken, sparen en
gegevens van de onderzoeks diverse controle.
7. Kon DN15-25mm-metingsniveau C en onder volumetrisch en snelheidstype watermeter verifiëren.
8. Heb automatisch functie van voltagetest weerstaan en de meter van het testwater weerstaat voltage.
verifieer omhoog aan 1.6MPa (max.2.0MPa) dan automatisch ophoud en in vereiste tijd toen auto-terugwinning houd.
Technische Parameter
| De automatische proefbank van de watermeter (Massamethode/Dubbele klokmethode) | ||
| De waaier van de de diametertest van de watermeter | 15-50 | |
| Nauwkeurigheidsklasse | 0,2 | |
| Grootte (mm) | 4400*1860*2200 | |
| Lees Watermeter | Foto-elektrisch/Camera | |
| Controlesysteem | PC/PLC/MOXA kaart etc., PC-software | |
| Aantal meter in onderzoek | DN15×6, DN20×5, DN25×4, DN32×4, DN40×3, DN50×2 | |
| Elektromagnetische Debietmeter | DN4/DN15/DN50 | |
| Elektronisch Saldo | 600kg/60kg 1/6000 | |
| Klasse | 0,20% | |
| Stroomwaaier | 0.016m ³ /h~40m ³ /h | |
| Frequentieconvertor | 15kw | |
| Pomp | Q=50m ³ /h H=50m N=15Kw | |
| Opslagtank | 3m ³ | |
| Druktank | 0.5m ³ | |
| Druk-strakke test | 0-2MPa | |
configuratielijst
| Nr. | naam | merk | model | eenheid | hoeveelheid | opmerking |
| 1 | Verrichting die schip meten | Groot | 10L-20L | reeks | 2 | roestvrij staal |
| 2 | Verrichting die schip meten | Groot | 100L-500L | reeks | 2 | roestvrij staal |
| 3 | Glasratameter | yinhan |
Lzb-15 4L/h -125L/h |
reeks | 2 | |
| 4 | Glasratameter | yinhan |
Lzb-25 20 l/u -315L/h |
reeks | 2 | |
| 5 | Glasratameter | yinhan |
Lzb-50 400 L/u -8000L/h |
reeks | 2 | |
| 6 | Glasratameter | yinhan |
Lzb-80 9m3/h -40m3/h |
reeks | 2 | |
| 7 | Meterklem | Groot | DN50 S=80mm | reeks | 2 | roestvrij staal |
| 8 | Rechte pijpreeksen | Groot |
DN15×10 DN20×6 DN25×6 DN40×5 DN50×3 |
reeks | 2 | roestvrij staal |
| 9 | Werkende bank en toebehoren | Groot | 15-50 dubbele lijn werkende bank, houder, gezamenlijke pijp, flens, elleboog | reeks | 1 | roestvrij staal |
| 10 | Vloeibaar vlak controlemechanisme | Groot | 15-50 vloeibare niveaucontrole | reeks | 2 | |
| 11 | Foto-elektrische zender | Groot | 15-50liquid niveaucontrole | reeks | 8 | |
| 12 | Pneumatische kogelklep | Lianggong | DN15/DN25/DN50 | reeks | 2 | roestvrij staal |
| 13 | luchtcompressor | Aotusi | 0.1/min-0.6MPa | reeks | 1 | |
| 14 |
Huidige stablilizer |
Groot | 1000L | reeks | 1 | roestvrij staal |
| 15 | Watertank | Groot | 3000L | reeks | 1 | roestvrij staal |
| 16 | Pomp en pijp | Groot |
KQL80/200-15/2 Q=43.5m3/h; H=38m; N=7.5kw |
reeks | 1 | |
| 17 |
drukcilinder |
Groot | Dn15-50 | reeks | 2 | |
| 18 | Anderen | Groot | Bevestigingsmiddel en verzegelaar… | reeks | 2 |
