| Nauwkeurigheidsklasse: | 0,05, 0,02 | Standaardmeternauwkeurigheid: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Harmonische test: | 2-21times | Voltageoutput: | 1-480V |
| Huidige output: | 1mA-120A, (facultatieve) 200A | Outputstabiliteit: | 0,05% of 0,02% |
| Markeren: | 0.05 Class Meter Test Bench,05 Proefbank van de Klassenmeter,120A de Proefbank van de klassenmeter |
||

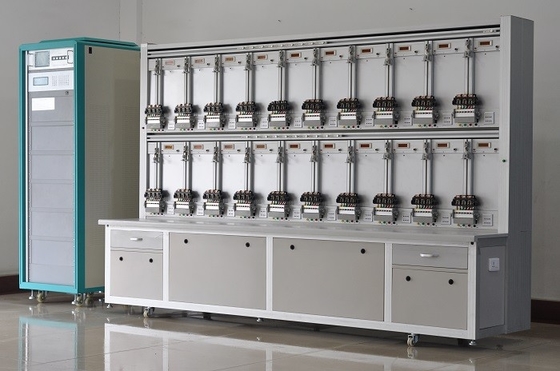

0,05 Proefbank In drie stadia van de Klassen Elektrische Meter
1.1: LCD touch screen:
Na macht, toen initialisering, in standaardinterface, hoofdinterface
1.2: Stel meterproefbank in werking en controleer de status van proefbank door touch screen LCD in werking te stellen.
1.2.1 parametermontages voor energiemeter in onderzoek.
De pers [Param] in parametermontages zet om:

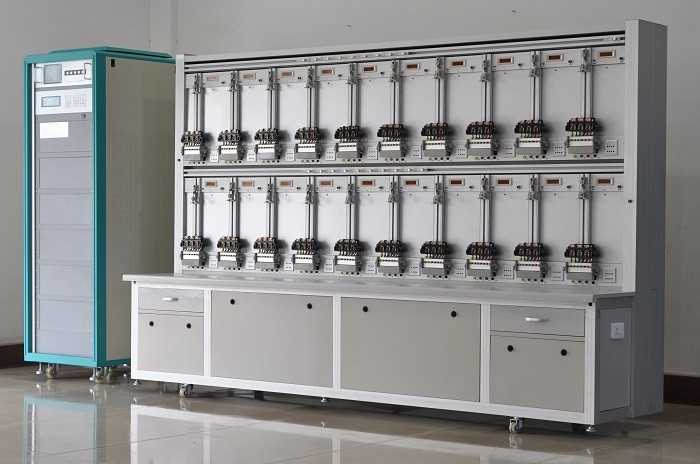

0,05 Proefbank In drie stadia van de Klassen Elektrische Meter
Technische Parameters
| Nauwkeurigheidsklasse | 0,05, (facultatieve) 0,1 |
| Outputvolts | |
| Aanpassingswaaier | 3* (1-480V) (P-N) |
| Resolutie | 0,01% |
| Outputvervorming | <0> |
| Outputstabiliteit | 0,05% of beter |
| Outputmacht | ≥ 30VA/position (de totale macht hangt van meterposities) af |
| Huidige output | |
| Het aanpassen Waaier | 3* (1mA~ 120A), kan tot (facultatieve) zijn 200A |
| Aanpassingsresolutie | 0,01% |
| Outputvervorming | <0> |
| Outputstabiliteit | 0,05% of beter |
| Outputmacht | De posities van ≥ 100VA/ |
| Fasemeting | |
| Pas waaier aan | 0° ~ 360° |
| Resolutie | 0.01° |
| Frequentie | |
| Outputwaaier | 45-65HZ |
| Resolutie | 0.01HZ |
| Andere parameters | |
| Voeding | 220V of 3×240V/415V±10%, 50/60Hz±10% |
| Omringende voorwaarden | 50 C ~ 400 C/tot 90%-relatieve vochtigheid |
0,05 Proefbank In drie stadia van de Klassen Elektrische Meter
Lichte de verbindingsdefinitie van het WAPENalarm
De raadsp2 HAVEN van de WAPEN de hoofdcontrole, 10-kernen met hoofdcontroledoos waar behoefte verbindt om een hole.install te openen een zetel van het 5 kernenmetaal.
De correspondentie van de beide eindenverbinding:
P2port 10 het metaalzetel van de kernendraad 5cores
2 voet van +5V - 2 voet van +5V
3feet groen licht (UO_10) -3feet groen licht
4feet geel licht (UO_9) -4feet geel licht
5feet rood licht (UO_11) -5feet rood licht
De externe raad van de controlelijn: LAMP_CTRLU.PcbDoc
De grote 2 kernen verbinden witte 220v, zwarte 0V, parallel met voedingdraad van standaardmeter.
Bedradingsdiagram zoals hieronder
Externe de kringsraad van de inleidings lichte controle: LAMP_CTRLU.PcbDoc
Configuraties
1) Drie Fasen PS (krachtbron)
2) Standaardmeter in drie stadia, klasse 0,05 of 0,02 of 0,01
3)Meterrek
Aantal posities: 6, 10, 12, 20, 40, 48….facultatief
Elk rek met één schakelaar van het noodsituatieeinde
Elk plaatst bestaat uit de spelden van 1 QCD 6 + 1 aftastenhoofd + 1 meter vastklemmend + 1 RS/232/485
de communicatie haven + 1 foutenvertoning + 1 STELDE knoop terug + 1 Reeks van voltagekabel
+1 ICT (behoefteict hangt of niet van klant af)
4) PC-software
5) Gebruikershandleidingen
6) Facultatief
0,05 Proefbank In drie stadia van de Klassen Elektrische Meter
- Geïsoleerde Huidige Transformator (ICT)
Nauwkeurigheidsklasse: 0,01% (0.5c-1-0.5L)
Huidige Verhouding: 1:1 (1mA-120A)
Huidige output: 3* (0.001-120) A (zowel primair als secundair)
Secundaire Outputlading: Maximum0.5v (output current1mA-120A)
- MSVT
- Personeelscomputer
- Printer
