| Model: | MCCB001A | Luchtdruk: | 86~106KPa |
|---|---|---|---|
| Isolatieweerstand: | >2MΩ | bereik: | 25000.0ms |
| Markeren: | 10A het Materiaal van de machtstest,106kpa het Materiaal van de machtstest,Anti Blokkerende Stroomonderbrekeranalysator |
||
Stroomonderbrekeranalysator MCCB001A
Prestatieskenmerken
1. Prestaties
a. tijd: 12 inherent aan de breukpunten, sluitingstijd, met dezelfde periode, en wit dezelfde periode.
b. die opnieuw sluiten: elke breuk samen - sub, sub - samen, sub - Hopewell - subprocédétijd: één punt,
een tijd is de tijd van het twee-in-goud korte tijd, huidige tijdwaarde.
c. snelheid: nu net, enkel het sluiten snelheid, maximumsnelheid, tijd - slag karakteristiek.
d. slag: de totale reis, open afstand, over-travel, schiet reis, reactieomvang voorbij.
e. stroom: punten, sluitende rolpunten, die de huidige waarde, het huidige golfvormdiagram sluiten.
f. werkend Voltage: Van de de digitale machine regelbare breker van DC30 ~ 250V/20A de verrichtingsvoeding,
automatisch om de test die van de laag voltageverrichting te voltooien van de breker, de waarde van het werken meten
voltage van de stroomonderbreker.
2. Kenmerken
a. Alle modellen geschikt voor binnenlandse en buitenlandse productie van SF6-mechanisme, GIS-combinatie van elektro,
vacuümschakelaar, mechanische de eigenschappen van de olieschakelaar test
b. het super anti-jamming vermogen, 500KV-hulpkantoor het omleidingsbus geladen geval kan gemakkelijk testen aan
nauwkeurig maatregel.
c. universele snelheidssensor, rechte lijn lineaire sensor, roterende uiterst gemakkelijk te installeren en eenvoudige sensor.
d. de omschakelingsverrichting verkreeg eens schakelaar het mechanische eigenschappen testen van alle gegevens en
overeenkomstig golfvormspectrum.
e. De de testgegevens van het gastheergebied, de machine kunnen in de klok in real time worden opgeslagen, gemakkelijk aan het archief sparen
de testdatum, tijd.
f. het gastheer grote scherm, brede temperatuur, direct perspectief, backlight LCD Chinese vertoning alle gegevens en kaarten,
LCD contrast elektronische aanpassing, macht en geheugen.
g. Chinese makkelijk te gebruiken menuverrichting. Instrumenten ingebouwde printer, snelle druk alle gegevens en kaarten op elk ogenblik.
h. Het instrument met van het gegevensanalyse en beheer software, de online verrichting van PC, testresultaten kan zijn
output aan de diverse types van puntmatrijs, laser of Inkjet-printer aan meest printtest rapport, geautomatiseerde praktijkexperimenten.
Technische Parameters
1.1. Het gebruiken van Milieu's
| Punt | Specificatie |
| Inputmacht | 220V±10% 50Hz±10% |
| Luchtdruk | 86~106kpa |
| Temperatuur | - 10~40℃ |
| Vochtigheid | ≦80%RH |
1.2. Veiligheidsprestaties
| Punt | Specificatie |
| Isolatieweerstand | >2MΩ |
| Diëlektrische Sterkte |
1.5KV de het werkfrequentie van voedingchassis weerstaat voltage 1 minuut, geen flashover en het een boog vormen. |
1.3. Basisparameter
a. Tijd:
| Punt | Specificatie |
| Waaier | 25000.0ms |
| Resolutie | 0.01ms |
| Word fout |
①250ms 0.1ms ± 1 |
b. Snelheid
| Punt | Specificatie |
| Spanwijdte | 20.00m / s |
| Resolutie | 0.01m / s |
| Word Fout | ①02m/s binnen het woord van ± 0.1m/s ± 1 ②100ms of het woord van ± 0.2m/s ± 1 |
C. uiteinden
| spanwijdte | resolutie | fout | |
| Vacuümbreker | 50.0mm | 0.1mm | 1%±1 woord |
| SF6 stroomonderbreker | 300.0mm | 1mm | |
| Minder oliestroomonderbrekers | 600.0mm |
d. stroom: 10.00A resolutiewaaier 0.01A
e. outputmacht: Digitale regelbaar van DC30 ~ 250V/10A
(het onmiddellijke werk)
f. afmetingen: 360mm (l) × 280mm (w) × 300mm (h)
g. gewicht: 9kg

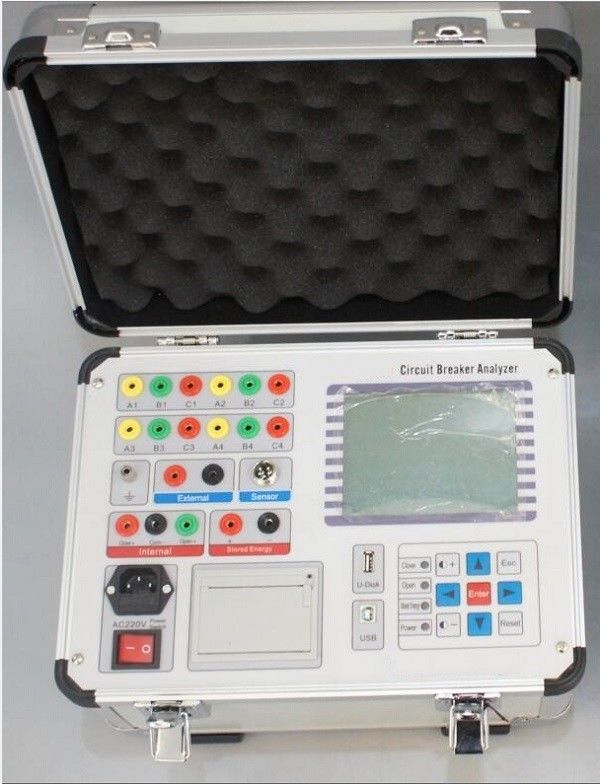

De Lay-out van Comité
| Aantal | Comité Tekens | Functiebeschrijving |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 kanalen van de de tijdmeting van de wegbreuk, ↓ na de virtuele grond van het 6 manierkanaal, niet in contact met de aarde. |
| ② | Intern |
Binnen de voeding van de sub-poortcontrole gelijkstroom |
| ③ | Energieopslag | Een reeks van gelijkstroom-voeding voor omschakelingsenergie. |
| ④ | Bescherm grondterminal | In contact met de aarde |
| ⑤ | Extern | Externe trekkerwijze, direct en ontvangen punten, samen beide einden van de rol, de rol op het elektrosignaal als synchronisatiesignaal. |
| ⑥ | De vergaarbak van de snelheidssensor | Het signaalinput van de snelheidssensor |
| ⑦⑧ | Machtsschakelaar | Door deze levering 220V ± 10% 50Hz ± 10% 10A van de interfaceinput |
| ⑨ | Comité printer | om een testrapport en een kaart te drukken |
| ⑩ | USB-interface | De testgegevens kunnen via deze interface worden opgeslagen |
| 12 | Het arge-scherm LCD | l brede temperatuur, backlight LCD Chinese vertoning alle gegevens en kaarten |
| 11 | Sleutel | LCD de verhogingen van het de sleutelblok van de contrastfunctie, vermindert |
| Op, beweeg de curseur of verhoging, die de waarde van de huidige curseur de verminderen | ||
| Linker, juist menu of om de curseur te bewegen | ||
| [GA] binnen om het huidige menu te selecteren of de verrichting te bevestigen | ||
| [ESC] ga terug of annuleer de verrichting | ||
| [Het TERUGSTELLEN] het instrumententerugstellen |
