| Standaardct klasse: | 0.01S, 0.05, 0.02, 0.01… facultatief | Standaardpt: | 0,05 Klasse |
|---|---|---|---|
| Huidige Waaier: | 5-5000A, of meer voor optie | Voltagewaaier: | 6KV-220KV |
| Opwindingstransformator: | 10KVA | Geschatte frequentie: | 50 of 60hz |
| PC-software: | Beschikbaar | De nauwkeurigheid van het transformatormeetapparaat: | 2% |
| Markeren: | 0.01S Materiaal van de klassen5000a het Draagbare Test,0.01S Materiaal van de klassen het Draagbare Test,De Klassen huidige potentiële transformator van 220KV 0.01S |
||
CT PT Systeem hes-30 van het TESTmateriaal

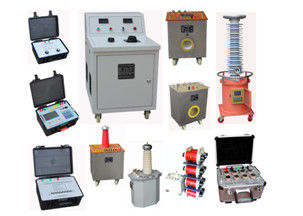

Configuratie
| Standaardct, ±0.01S% |
| Standaardpt (6kV-38.5kV), ±0.05% |
| Standaardpt (110/√3kV, 220/√3kV), ±0.05% |
| CT Last (5A, 1A), ±3% |
| De Last van PT (100V, 100/√3V, 100/3V), ±3% |
| De Last van PT (110V, 110/√3V, 110/3V), ±3% |
| Transformatormeetapparaat (Kalibermeter), ±2% |
| Huidige generator |
| Voltagegenerator |
| Resonerende hoogspanningsbron |
| De verdeler van het inductievoltage |
| Secundaire Testkabels |
| PC-Testsoftware |
| CT PT de Bank van de Testcontrole |
Technische Parameter
Hes-30 CT/PT de Bank van de Testcontrole
| Inputvoltage: | AC 220V±10%, Eenfasige 50Hz, |
| Ingangsstroom: | AC 0-120A |
| Nominaal vermogen: | 30kVA |
| Outputvoltage: | AC 0-250V |
| Outputstroom: | AC 0-120A |
| De Aanpassing van het outputvoltage: | Verstrekte de Ruwe aanpassing & Fijne aanpassing |
| Beschermingsfunctie: | Verstrekt over stroom & overvoltagebescherming |
| De outputomzetting functioneert: | Verbind met Huidige bron/Voltage bronomzettingsfuncties |
| De Bankstructuur: | Horizontale structuur |
| Machtsindicator: | Leiden, Outputstroom, Outputvoltage |
| Kleur van de Bank | 7035 Grijs |
HES-1Bx Transformatormeetapparaat
| Maatregelenpunt: | Verhouding fouten & fasefouten van CT en PT |
| Geschatte stroom: | 5A, 1A |
| Nominale spanning: | 100V, 110V, 115V, 120V, 150V, 200V, 220V, 230V |
| Multiplicator: | 1/√3, 1/3, 1, 1,5, 2 |
| Nauwkeurigheidsklasse: | ±2% |
| Verrichtingswaaier: | (1%-120%). In, (20%-120%). De V.N. |
| Frequentie: | 50Hz of 60Hz |
| Verhouding foutenwaaier: | ±0.0001% ~ ±19.99% (3 waaiers: 0,1999%, 1,999%, 19,99%). |
| Minimumresolutie: 0,0001%. | |
| Fasefoutwaaier: | 0,01 ' ~ ±900 ' (3 waaiers: 9.00 ', 90.0 ', 900 ') |
| Minimumresolutie: 0,01 ' | |
| Impedantiewaaier: | 0.001Ω~ 19.99Ω. |
| Minimumresolutie: 0.001Ω. | |
| Toegangswaaier: | 0,001 Mej.~ 19,99 Mej. |
| Minimumresolutie: Mej. 0,001. | |
| Alarmfunctie: | Op voorwaarde dat het geluid & het licht alarmeren functioneer wanneer de abnormale polariteit of inconsistente verhouding. |
|
Inputlading: |
- Aan Standaardct secundaire kant: ≈0.11Ω, COSφ≈1.0 - Aan Testobjecten CT secundaire kant: ≈0.003Ω, COSφ≈1.0 - Aan de Standaard secundaire kant van PT: ≈0.05VA (100V) |
| Communicatie Interface: | Verstrekte de communicatie van PC van RS232 periodieke interface |
| Vertoningsmodel: | LCD |
| Voeding: | AC 220V±10%, 60Hz |
| Machtsconsumptie: | < 20VA=""> |
| Producttype: | Draagbaar type. |
CT Last FY47-49
| Geschatte Stroom: | 5A, 1A |
|
Machtsfactor en Geschatte Last: |
In=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (meer beschikbare optie) In=1A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (meer beschikbare optie) |
| Nauwkeurigheidsklasse: | ±3% |
| Verrichtingswaaier: | (1%-120%). In |
| Frequentie: | 50Hz of 60Hz |
| Weersta Voltage: | 2kV/1min |
| Isolatie: | Lucht |
| Werkend Model: | Van korte duur (Gebruikt in CT Nauwkeurigheid Testend Systeem) |
| Producttype: | Draagbaar type. |
High-current Testkabels van CT
De kabels omvat: 3000A (600mm2) x 3m x 2pcs, 1000A (200mm2) x 5m x 1pc
500A (100mm2) x 3m x 2pcs, 250A (50mm2) x 3m x 2pcs
Hlb-50G1 Standaardct
|
Geschatte Primaire Stroom (A): |
5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3500, 4000, 4500, 5000A (meer beschikbare optie) |
| Geschatte Secundaire Stroom: | 5A, 1A |
| Geschatte Huidige Verhouding: | 5A~5000A/5A, 5A~5000A/1A (meer beschikbare optie) |
| Nauwkeurigheidsklasse: | 0.01S% (0,05%, 0,02%, 0,01% of beter zijn beschikbaar) |
| Geschatte Secundaire Last: | 0.2Ω (de Last is 5VA bij I2 = 5A, is de Last 0.2VA bij I2 = 1A) |
| Machtsfactor: | COSΦ=1.0 |
| Werkende Waaier: | (1%-120%). In |
|
Verbindingswijze: |
De vaste verbindingsterminals bij Pri.current-waaier is 5A-450A Ervaar verbinding met 2 draaien bij Pri.current-waaier is 500A-900A Ervaar verbinding met 1 draai bij Pri.current-waaier is 1000A-5000A |
| Frequentie: | 50Hz of 60Hz |
| Voltageniveau: | AC 600V |
| Weersta Voltage: | 2000V 1min |
| Isolerend Middel: | Lucht |
Slq-30KVA Huidige Generator
| Inputvoltage: | AC 0-250V |
| Outputstroom: | AC 0-5000A |
| Nominaal vermogen: | 30kVA |
| Geschatte Ingangsstroom: | AC 120A |
| Frequentie: | 50Hz of 60Hz |
| Huidig Outputmodel: |
De vaste terminal bij stroom is 50A, 200A, 500A De door-gatenverbinding bij stroom is 500A-5000A |
| De producten vormen: | Roestvrij staaldoos |
| Arbeidsvoorwaarde: | 0 - 40ºC, relatieve vochtigheid ≤ 90% |
Fy95-1 de Last van PT
| Nominale spanning: | 100V, 100/√3V, 100/3V |
| Machtsfactor: | COSФ=0.8, COSФ=1.0 |
| Geschatte Last (VA): |
1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 50VA, 80VA, 100VA (meer beschikbare optie) |
| Totale productielast: | 308.75VA (meer beschikbare optie) |
| Nauwkeurigheidsklasse: | ±3% |
| Verrichtingswaaier: | (20%-120%). De V.N. |
| Frequentie: | 50Hz of 60Hz |
| Weersta Voltage: | 2kV/1min |
| Isolatie: | Lucht |
| Werkend Model: | Van korte duur (Gebruikt in de Nauwkeurigheid van PT Testend Systeem) |
Hjb-35G3 Standaardpt
| Geschat Primair Voltage: | 6kV, 10kV, 15kV, 22kV, 35kV, 38.5kV |
| Geschat Secundair Voltage: | 100V, 110V, 100/√3V, 110/√3V, 100/3V, 110/3V |
|
Nominale spanningverhouding (kV): |
6/0.1, 6/√3/0.1/√3, 6/√3/0.1/3, 6/0.11, 6/√3/0.11/√3, 6/√3/0.11/3 10/0.1, 10/√3/0.1/√3, 10/√3/0.1/3, 10/0.11, 10/√3/0.11/√3, 10/√3/0.11/3 15/0.1, 15/√3/0.1/√3, 15/√3/0.1/3, 15/0.11, 15/√3/0.11/√3, 15/√3/0.11/3 22/0.1, 22/√3/0.1/√3, 22/√3/0.1/3, 22/0.11, 22/√3/0.11/√3, 22/√3/0.11/3 35/0.1, 35/√3/0.1/√3, 35/√3/0.1/3, 35/0.11, 35/√3/0.11/√3, 35/√3/0.11/3 38.5/0.1, 38.5/√3/0.1/√3, 38.5/√3/0.1/3, 38.5/0.11, 38.5/√3/0.11/√3, 38.5/√3/0.11/3 |
| Nauwkeurigheidsklasse: | 0,05% (100V, 110V, 100/√3V, 110/√3V), 0,1% (100/3V, 110/3V) |
| Geschatte Secundaire Last: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V), 0.02VA (110/3V, 100/3V) |
| Machtsfactor: | COSΦ=1.0 |
| Werkende Waaier: | (20%-120%). De V.N. |
| Frequentie: | 50Hz of 60Hz |
| Isolatie: | Epoxyharsafgietsel |
Hjb-220G3 Standaardpt
| Geschat Primair Voltage: | 110/√3kV, 220/√3kV |
| Geschat Secundair Voltage: | 110V, 110/√3V, 100V, 100/√3V |
|
Nominale spanningverhouding: |
110/√3/0.11/√3kV, 110/√3/0.11kV, 110/√3/0.1/√3kV, 110/√3/0.1kV 220/√3/0.11/√3kV, 220/√3/0.11kV, 220/√3/0.1/√3kV, 220/√3/0.1kV |
| Nauwkeurigheidsklasse: | 0,05% (100/√3V, 110/√3V), 0,1% (100V, 110V) |
| Geschatte Secundaire Last: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V) |
| Machtsfactor: | COSΦ=1.0 |
| Werkende Waaier: | (20%-120%). De V.N. |
| Frequentie: | 50Hz /60Hz |
| Isolatie: | SF6 gas |
Syq-5/50 Voltagegenerator
| Inputvoltage: | AC 0-250V |
| Nominaal vermogen: | 5kVA |
| Nominaal vermogenvoltage: | AC 50kV |
| Outputstroom: | AC 100mA |
| Het meten van voltage: | AC 0-100V (50kV/100V) |
| Isolatie: | Olie |
| Producttoepassing: | Het product is een voltagegenerator, en gebruikt voor de aanleidinggevende nauwkeurigheid van PT het testen met 6kV-38.5kV-voltageniveau |
Hjc-80 resonerende Hoogspanningsbron
|
Producttoepassing: |
Het systeem is een voltagegenerator, en gebruikt voor de Capacitieve nauwkeurigheid van PT het testen met het voltageniveau van 110/√3kV en 220/√3kV- |
| Geschat inputvoltage: | AC 220V |
| Nominaal vermogenvoltage: | AC 0~200 kV |
| Nominaal vermogen: | kVar 200 |
| Maximum outputstroom: | AC 1,0 A |
| Frequentie: | 50Hz of 60Hz |
| De capacitieve weerstand van het voorwerp CVT: | 0.004uF ~0.02uF |
| Exploitatievoorwaarde: | Temperatuur: -10oC ~ +50 oC |
| Relatieve vochtigheid: tot 85% (max. non-condensing 90%,) |
Lcb-10KVA/10KV Opwindende Transformator
| Inputvoltage: | AC 0 - 250V, 50Hz |
| Outputvoltage: | AC 0 - 10kV, 50Hz |
| Outputstroom: | AC 0-1A |
| Nominaal vermogen: | 10kVA |
| Isolatie: | Droog type |
| Gewicht: | ~ 50 kg |
Dkq-40KVA/40KV Reactor
| Nominaal vermogen: | 40kVA/stage |
| Nominale spanning: | AC 40 kV/stage |
| Geschatte Stroom: | AC 1 A/stage |
| Inductantiewaaier: | 125H-500H/stage |
| Isolatie: | Epoxyharsafgietsel |
| Gewicht: | ~ 60 kg/stage |
| Hoeveelheid: | 5pcs |
Aanleidinggevende het Voltageverdeler van HJF
| Nauwkeurigheidsklasse: | 0,001% |
| Vaste Voltageverhouding: | 10-1, 10-2, 10-3 |
| De Verhouding van het Variabllevoltage: | 10 x (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7). De V.N. |
| Inputimpedantie: | >100kΩ |
| Outputimpedantie: | <3> |
| De Waaier van inputvotage: | Maximum AC 600V |
| Outputvoltage: | Maximum AC 0~600V |
| Verrichtingswaaier: | (20%--120%). De V.N. |
| Frequentie: | 50/60Hz |
| Temperatuur: | 5°C ~ 40°C |
| Relatieve Vochtigheid (relatieve vochtigheid): | <85> |
| Gewicht: | ~15kg |
