Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Nauwkeurigheidsklasse: | 0.02S (SCT) | Nauwkeurigheidsklasse: | 0.05S (SPT) |
|---|---|---|---|
| Geschatte Primaire Stroom: | 1-3200A | Geschatte Secundaire Stroom: | 5A, 1A |
| Verrichtingswaaier: | 1-120% de V.N. | Geschatte frequentie: | 50 of 60hz |
| Markeren: | 1A het Materiaal van de huidige Transformatortest,120V het Materiaal van de huidige Transformatortest,0.02S huidige Transformatormeetapparaat |
||

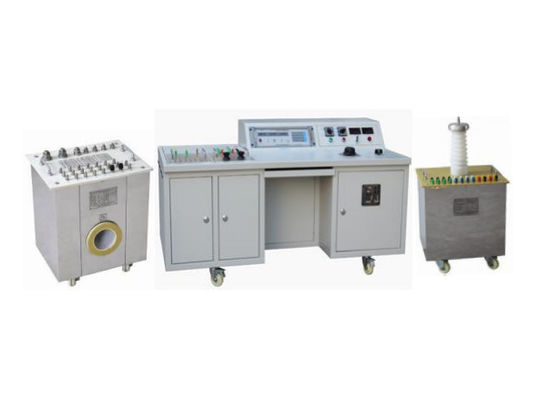

0.02S het standaard Huidige Transformatorct PT Proefsysteem van het Testmateriaal
| Maatregelenpunt | Testwaaier | |
|
CT nauwkeurigheidstest |
Geschatte primaire huidige waaier: | 1A-3200A |
| Geschatte secundaire stroom: | 5A, 1A | |
| Verrichtingswaaier: | (1%-120%). In | |
|
De nauwkeurigheidstest van PT |
Geschat primair voltage (kV): | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40,5, 40.5/√3 |
| Geschat secundair voltage (kV): | 0,1, 0.1/√3, 0,11, 0.11/√3 | |
| Verrichtingswaaier: | (20%-120%). De V.N. | |
Nauwkeurigheidsklasse van het maatregelenmateriaal:
| Productomschrijving | Nauwkeurigheidsklasse |
| Standaardct (met Huidige Bron) | ±0.02S% |
| Standaardpt (met Voltagebron) | ±0.05% |
| CT Last | ±3% |
| De Last van PT | ±3% |
| Transformatormeetapparaat (Kalibermeter) | ±1% |
| Controlebank |
Technische Index van hes-1C Transformatormeetapparaat
| Maatregelenpunt: | Verhouding fouten & fasefouten van CT en PT |
| Geschatte stroom: | 5A, 1A |
| Nominale spanning: | 100V, 110V, 120V |
| Multiplicator: | 1/√3,1/3,1,1.5, 2 |
| Nauwkeurigheidsklasse: | ±1% |
| Verrichtingswaaier: | (1%-120%). In, (20%-120%). De V.N. |
| Frequentie: | 50Hz |
| Verhouding foutenwaaier: | ±0.0001% ~ ±19.99% (drie posities: 1,999 ‰, 19,99 ‰, 199,9 ‰. |
| Minimumresolutie: 0,0001%. | |
| Fasefoutwaaier: | 0,01 ' ~ ±900 ' (drie posities: 9.00 ', 90.0 ', 900 ') |
| Minimumresolutie: 0,01 ' | |
| Impedantiewaaier: | 0.001Ω~ 19.99Ω. |
| Minimumresolutie: 0.001Ω. | |
| Toegangswaaier: | 0,001 Mej.~ 19,99 Mej. |
| Minimumresolutie: Mej. 0,001. | |
| Alarmfunctie: | Op voorwaarde dat het geluid & het licht alarmeren functioneer wanneer de abnormale polariteit of inconsistente verhouding. |
|
Inputlading: |
- Aan Standaardct secundaire kant: ≈0.11Ω, COSφ≈1.0 - Aan Testobjecten CT secundaire kant: ≈0.003Ω, COSφ≈1.0 - Aan de Standaard secundaire kant van PT: ≈0.05VA (100V) |
| Communicatie Interface: | Verstrekte de communicatie van RS232 periodieke interface |
| Vertoningsmodel: | Leiden |
| Voeding: | AC 220V±10%, 50Hz |
| Machtsconsumptie: | < 20VA=""> |
Technische Index van FY47-49-CT Last
| Geschatte Stroom: | 5A, 1A |
|
Geschatte Last: |
I=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA I=1A: COSФ=0.8: 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| Nauwkeurigheidsklasse: | ±3% |
| Verrichtingswaaier: | (1%-120%). In |
| Frequentie: | 50Hz |
| Weersta Voltage: | 2kV/1min |
| Isolatie: | Lucht |
| Werkend Model: | Van korte duur |
High-current Testkabels
De kabels omvat: 3000A (600mm2) x 3m x 1pc, 1000A (200mm2) x 3m x 1pc
500A (100mm2) x 3m x 2pcs, 250A (50mm2) x 3m x 2pc
Technische Index van Standaardct hls-30G2 met huidige generator
|
Geschatte Primaire Stroom (A): |
1,1.5, 2,2.5, 3,4,5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| Geschatte Secundaire Stroom: | 1A |
| Geschatte Huidige Verhouding: | 1A~3200A/5A, 1A~3200A/1A |
| Nauwkeurigheidsklasse: | (facultatieve) 0.02S% of hogere nauwkeurigheid |
| Geschatte Secundaire Last: | 0.2Ω (de Last is 5VA bij I2 = 5A, is de Last 0.2VA bij I2 = 1A) |
| Machtsfactor: | COSΦ=1.0 |
| Werkende Waaier: | (1%-120%). In |
|
Verbindingswijze: |
De vaste verbindingsterminals bij Pri.current-waaier is 1A-450A Ervaar verbinding met 2 draaien bij Pri.current-waaier is 500A-900A Ervaar verbinding met 1 draai bij Pri.current-waaier is 1000A-3200A |
| Productstructuur: | Met Huidige Bron |
| Inputvoltage: | AC 0-250V |
| Capaciteit van Huidige Generator: | ~20kVA |
| Frequentie: | 50/60Hz |
| Voltageniveau: | AC 600V |
| Weersta Voltage: | 2000V 1min |
| Isolerend Middel: | Lucht |
Technische Index van de Lastdoos van FY95 PT
| Productenbeschrijving: | De Last van de voltagetransformator |
| De producten modelleren: | FY95 |
| Nominale spanning: | 100V, 100/√3V, 110V, 110/√3V |
| Machtsfactor: | COSФ=0.8 |
| Geschatte Last (VA): | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| Totale Last: | 158.75VA |
| Nauwkeurigheidsklasse: | ±3% |
| Verrichtingswaaier: | (20%-120%). De V.N. |
| Frequentie: | 50Hz of 60HZ |
| Weersta Voltage: | 2kV/1min |
| Isolatie: | Lucht |
| Werkend Model: | Van korte duur |
| Exploitatievoorwaarde: | Temperatuur: 10 oC~+40 oC |
| Relatieve Vochtigheid (relatieve vochtigheid): tot 85% (maximum 90%) |
Technische Index van hjs-40G3 Standaardpt (met Voltagegenerator)
| Geschat Primair Voltage: | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| Geschat Secundair Voltage: | 100V, 100/√3V, 110V, 110/√3V |
| Nominale spanningverhouding (kV): |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| Nauwkeurigheidsklasse: | 0,05% (hogere facultatieve nauwkeurigheid) |
| Geschatte Secundaire Last: | 0.2VA (100V, 110V), 0.07VA (100/√3V, 110/√3V) |
| Machtsfactor: | COSΦ=1.0 |
| Werkende Waaier: | (20%-120%). De V.N. |
| Frequentie: | 50Hz of 60Hz |
| Isolatie: | Epoxyharsafgietsel of Olie |
| De producten structureren: | Met voltagebron |
| Inputvoltage van de Voltagebron: | AC 0-250V |
