Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Standaardct klasse: | 0,05, 0,02….0,005 (facultatief) | Digitaal Transformatormeetapparaat: | 2% |
|---|---|---|---|
| Toepassing: | Laboratorium, CT PT Fabrikant | Nominaal vermogen: | 25KVA |
| Huidige Waaier: | 5-5000A | Geschatte Secundair: | 1A, 5A |
| Markeren: | 5000A CT PT Testmateriaal,35KV CT PT Testmateriaal,0.02% current transformer analyzer |
||

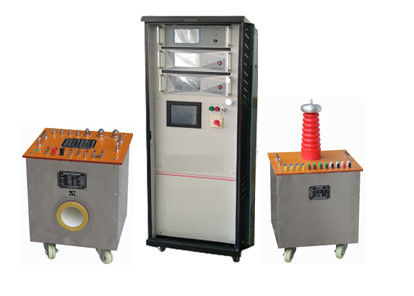

Kabinetstype CT PT Proefbanksysteem mchzdz-3Z
Systeemconfiguratie
1) Kabinetstype van HZDT volledig automatische Controlebank
2) Digitaal Transformatormeetapparaat
3) Huidige Transformatorlast (facultatieve 5A/1A)
4) Standaard Huidige Transformator (met Huidige Bron)
5) De Last van de voltagetransformator
6) Standaardvoltagetransformator (met Voltagebron)
7) Huidige Transformator Primaire het Testen Kabel
8) CT & van PT Secundaire het Testen Kabel
9) PC-Testsoftware
Hoofdfunctie
Verhouding fout en de foutentest van de fasehoek van CT & PT
Technische Parameter & Eigenschappen
Hes-10 CT&PT-Proefbank
| Inputvoltage | AC 220+/-10% 50HZ+/-0.5hz |
| Outputvoltage | AC 0-250V |
| Nominaal vermogen | 25KVA |
| „Open-circuit demagnetization“, „demagnetization Met gesloten circuit“, „Foutenmeting“ | |
| Over huidige bescherming: >100A | |
| FY huidige transformatorlast, FY de last van de voltagetransformator, hes-1C Digitaal Transformatormeetapparaat, Andere Controlefunctie enz. | |
Digitaal Transformatormeetapparaat
| Voltagewaaier | 150V, 100V, 100/√3V (beschikbare aanpassing) |
| Huidige waaier | 5A, 5A, 1A, 0.5A |
| Nauwkeurigheidsklasse | 2.0 |
| Verhouding fout | ±0.0001% ~ ±19.99% |
| Fasefout | ±0.01 ' ~ ±900 ' |
| Impedantie | 0.001Ω~ 19.99Ω. Minimumresolutie: 0.001Ω |
| Toegang | 0,001 Mej. ~ 19.99ms. Minimumresolutie: Mej. 0,001 |
| Geschatte frequentie | 50 of 60HZ |
Standaard Huidige Transformator met huidige generator
| Geschatte primaire stroom (A) | 5-5000A |
| Geschatte secundaire stroom | 5A of 1A |
| Nauwkeurigheidsklasse | 0,02%, 0,05%, 0.05S%, 0,01%, (facultatieve) 0,005% |
| Geschatte secundaire lading | 0,2 ohms |
| Frequentie | 50HZ |
| Werkende Waaier | 1%--120% |
| Capaciteit van Huidige Bron | 25kVA of meer |
De volledig automatische doos van de Huidige transformatorlast
| Geschatte Stroom | 5A, 1A |
| Werkende Waaier | 1%--120% |
| Geschatte lading (VA) | 2.5VA-60VA (de aanpassing is beschikbaar) |
| Rate Frequency | 50Hz of 60HZ |
| Nauwkeurigheidsklasse | ±3% |
| Machtsfactor | 0,8, 1,0 |
| Volledige automatisch, drie fasen kan bij hetzelfde worden getest | |
Volledig automatische de lastdoos van de Voltagetransformator
| Nominale spanning | 100V, 100/√3V of meer opties |
| Verrichtingswaaier | 20%--120% |
| Geschatte lading | 1.25VA-80VA (de aanpassing is beschikbaar) |
| Fundamentele fout | ±3% |
| Machtsfactor | 0,8, 1,0 |
| Geschatte Frequentie | 50Hz of 60Hz |
Standaardvoltagetransformator met Voltagegenerator
| Geschat primair voltage | 6kV, 10kV, 15kV, 22kV, 35kV of meer optie |
| Geschat secundair voltage | 100V, 100/√3V, 110V, 110/√3V, of meer optie |
| Nauwkeurigheidsklasse | 0,05% of hogere nauwkeurigheidsklasse |
| Secundaire capaciteit | 0.5VA of meer optie |
| Machtsfactor | cosΦ=1.0 |
| Machtsfrequentie | 50HZ |
| Waaier van werkend voltage | 20%--120% |
