450V de Testmateriaal van de energiemeter, Laboratorium Elektrisch Meter het Testen Materiaal

Enige & In drie stadia Meterproefbank MCTB20B

Technische Parameters

Eigenschappen

1) Van PWM (de modulatie van de Impulsbreedte) de technologie

2) Het modulaire ontwerp staat aangepaste configuraties op klant-vriendschappelijke hardware en software toe,

3) Voer alle basistests zoals opwarming, kruipentest, begintest, basisfouten, standaarddeviatie en enz. uit

4) Voer wijzerplaattest met van de impuls het tellen & timing basis met kWu-waarde uit

5) Wijze van tests: Volautomatische, of handverrichting door handcontroletouch screen (MCU)

6) Bekwaam om allerlei enige fase en mechanische meters in drie stadia, elektronikameters, CT/PT te testen

    in werking gestelde meter, slimme meter, sluiten-verbindingsmeter, en etc….

7) De vertoning van de foutenberekening met het terugstellenknopen op elke meterpositie

8) Flexibel Snel schakelaarapparaat (QCD) voor geschikte omschakeling van meter in drie stadia

    aan enige fasemeter

9) Het zwarte tekenonderzoek & vangt voor omwentelingsschijf

10) Bekwaam om mechanische of elektronikameters met verschillende constante tegelijkertijd te kalibreren

11) Krachtige PC-software voor gegevens, golfvormplayback en gedetailleerd rapportexportartikel die analyseren

12) Universele streepjescodeinput, en steunen zelf-bepaalde streepjescode

13) Slimme oplossingen voor kaliberbepaling met herzienbare software

14) Tijdelijke opslag van gegevens voor recentere voortdurende kaliberbepaling

15) Testverslagen be*sparen op database met MDB-formaat of ander vereist formaat

16) Kalibreer parameters met inbegrip van voltage, huidig van elke fase, fase/faseverschil,

      de actieve/reactieve/duidelijke macht van elke fase, bedraagt actieve/reactieve/duidelijke macht, totale machtsfactor,

      frequentie, enz. met vertoning in real time van vectorgrafiek

17) Harmonische test 2-40 keer en analyse/vertoning van boventoon

18) Met faciliteiten om de duidelijke maximumdievraag te testen in meters wordt geregistreerd en de registertest uit te voeren

      (de cliënt zou meter communicatie protocol voor deze functie moeten verstrekken)

19) Zelf-test functie voor al fasenmacht, totale machtsstabiliteit, symmetrie van 3 fasevoltage en de stroom

20) PC-de software (mededeling door RS232) kan MIS realiseren de netto functie van de interfaceverbinding, gemakkelijk kan

      verbetering in de toekomst indien nodig

21) Bescherming: huidige open-circuit, herstellen het voltagekort:sluiten en de defecten, de Autobescherming & de auto

22) Begin & Eindeknoop op krachtbron

23) Alarmlichten bovenop krachtbron worden geïnstalleerd die

24) Kan onafhankelijke reeks & & huidig output van elk fasevoltage zijn, fasehoek

MTB Bestaand uit:

1) Verwijzings Standaardmeter in drie stadia

2) Krachtbron in drie stadia

3) Meter het Opzetten Rekken

4) MCU (handcontroleeenheid, touch screenverrichting)

5) Aftastenhoofden

6) Foutenverwerking & Berekening & Aanwijzingssysteem

7) PC-software, PC, printer, etc….

Technische Beschrijvingen

Krachtbron in drie stadia

Andere Eigenschappen

1) Met kortsluiting en overbelastingsbescherming in voltagekring

2) Met open kring en overbelastingsbescherming in huidige kring

3) Met vertoning om werkende waaiers en ladingspunten en aanwijzing van fout in het geval van abnormaliteit te tonen

4) Met Voorzienings ON/OFF stroom & voltagekring

5) Alle delen met inbegrip van voltage/huidige bron en verwijzings standaardmeter zetten in gesloten kabinet op

6) Met ventilatie en het koelen ventilator voor hitteversie

7) Met sloten op voor en achterkantdeuren voor bescherming

8) Voordeur met glasvenster om vertoning van touch screen en norm te zien vertoning meten

9) Tijdbasis: 1 ~ 9999s

10) Isolatie tussen Voltagekring versus Huidige kring, tussen kringen versus Aarde: ≥ 5MΩ

11) Voeding: 240V of 3×240V/415V±10%, 50/60Hz±10%

12) Omringende voorwaarden: Temperatuur 50 C ~ 400 C

13) Relatieve vochtigheid: tot 90%

Verwijzingsmeter in drie stadia

1. Nauwkeurigheidsklasse: 0,05 of 0,02

2. Het meten van waaiers & nauwkeurigheid

3. Impulsoutput

De output van de energieimpuls

Impulsfrequentie: FH=CH.P/3600 (HERZ); FL=FH/10000 (HERZ)

Productieniveau: TTL

Lijst van Constante (voor elk binnenvoltage/huidige waaier)

4. Vertoning (6 cijfers): voltage, huidige, actieve/reactieve/duidelijke macht, machtsfactor, fasehoek, frequentie,

    golfvorm, vectordiagram, harmonische analyse… enz.

5. Interface: Rs-232 en/of rs-485

6. Voeding: 240V±15%, 50Hz/60HZ±5%, machtsconsumptie: ~ 20VA

7. Werkomgeving

    Temperatuur: 50 C ~ 400 C^; Relatieve Vochtigheid: de Niet corrosieve gassen van ≤ 90%

8. Gewicht: ~ 7.5kgs

De Configuraties van het meterrek

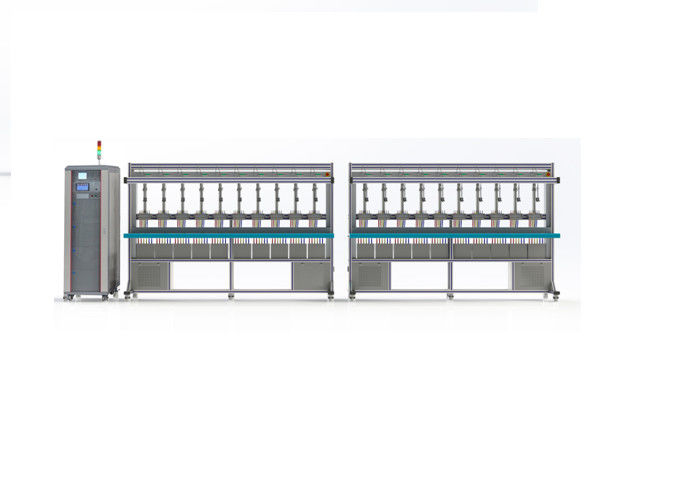

Testrekken in drie stadia (20 posities, twee rekken, één rij)

Testrek in drie stadia

Aantal posities: 20 (6, 8,10, 12, 16, 32, 40 ook beschikbaar voor optie)

De schakelaar van het twee noodsituatieeinde

Elke positie bestaat uit: 1 QCD 6 speldt + 1 aftastenhoofd + 1 metersteun

+ 1 optische sonde van RS/232/485+1 (DLMS-meterlezing) + communicatie haven + 1 foutenvertoning (4,5 cijfers)

+1 BNC-impulshaven + 1 TERUGGESTELDE knoop + 1 Reeks van voltagecables+1 ICT

Voorziening voor het kalibreren van standaardmeter tegen hogere niveaunorm

Één periodieke server

Geïsoleerde Huidige Transformator (ICT) specificatie:

Nauwkeurigheidsklasse: 0,01% (0.5c-1-0.5L)

Huidige Verhouding: 1:1 (1mA-120A)

Huidige output: 3* (0.001-120) A (zowel primair als secundair)
