Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Klasse: | 0,05 | Huidige Waaier: | tot 3150A, of (facultatief) meer |
|---|---|---|---|
| Voltagewaaier: | tot 35kv | Verrichtingswijze: | Automatisch door PC-software |
| Werkende waaier: | 1%-120% | Geschatte frequentie: | 50/60 Herz |
| Proefbanknominaal vermogen: | 10KVA | Standaardct nauwkeurigheid: | 0,05% of beter |
| Markeren: | CT PT van 35KV 0,05% Testmateriaal,35KV CT PT Testmateriaal |
||
0,05% Standaardbanktype CT PT Proefbank hes-10 van het Testmateriaal

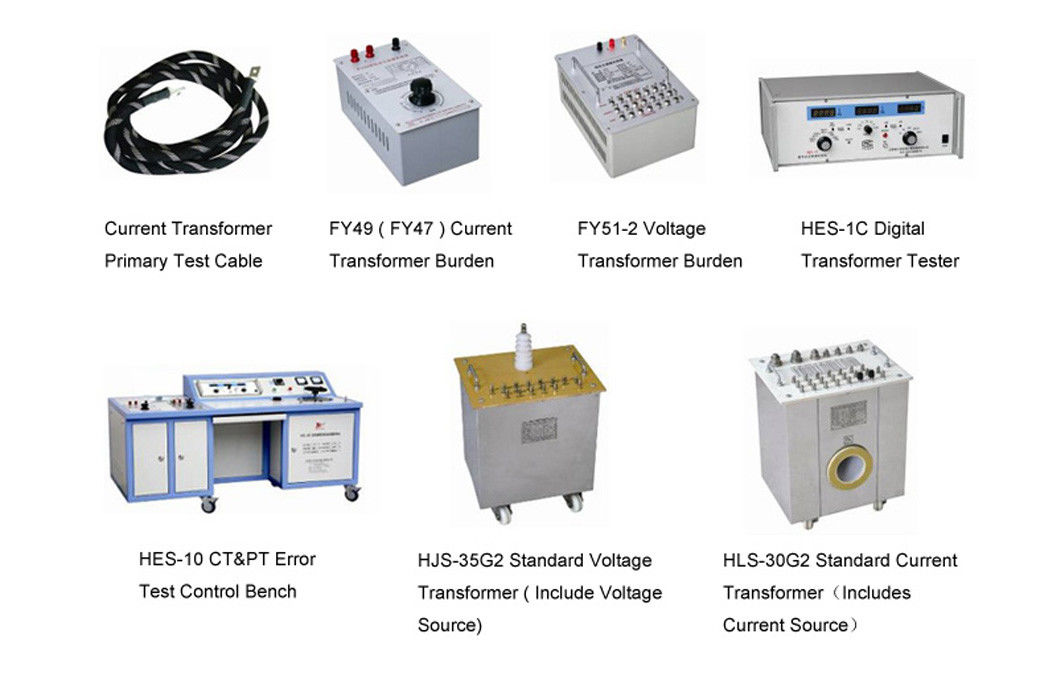

Systeemconfiguratie:
1) Hes-10 CT&PT-Proefbank
2) Hes-1C Digitaal Transformatormeetapparaat
3) FY49 huidige Transformatorlast (facultatieve 5A/1A)
4) Hls-30G2 Standaard Huidige Transformator (met Huidige Bron)
5) FY95 de Last van de voltagetransformator (100V, 100/√3V of andere verhouding vereisten zijn beschikbaar)
6) Hjs-35G2 Standaardvoltagetransformator (met Voltagebron)
7) Huidige Transformator Primaire het Testen Kabel
8) CT & van PT Secundaire het Testen Kabel
9) PC-Testsoftware
Hoofdfunctie
Verhouding fout en de foutentest van de fasehoek van CT & PT
Technische Parameter & Eigenschappen
Hes-10 CT&PT-Proefbank
| Inputvoltage | AC 220+/-10% 50HZ, Enige Fase |
| Outputvoltage | AC 0-250V |
| Nominaal vermogen | 10KVA |
| Aanpassingsmethode | Hand, ruwe & fijne aanpassing |
| „Open-circuit demagnetization“, „demagnetization Met gesloten circuit“, „Foutenmeting“ | |
| Over huidige bescherming | |
| Het materiaal kan installatie zijn en geplaatst: FY huidige transformatorlast, FY de last van de voltagetransformator, hes-1C Digitaal Transformatormeetapparaat, Andere Controlefunctie enz. | |
Hes-1C Digitaal Transformatormeetapparaat
| Geschatte huidige &voltage | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V enz. |
| Het meten van Waaier | |
| Verhouding fout | ±0.0001% ~ ±19.99% (drie posities: 0,1999%, 1,999%, 19,99%). Minimumresolutie: 0,0001%. |
| Fasefout | ±0.01 ' ~ ±900 ' (drie posities: 9.00 ', 90.0 ', 900 '). Minimumresolutie: 0,01 ' |
| Impedantie | 0.001Ω~ 19.99Ω. Minimumresolutie: 0.001Ω |
| Toegang | 0,001 Mej. ~ 19.99ms. Minimumresolutie: Mej. 0,001 |
| Machtsconsumptie | < 20VA=""> |
| Geschatte frequentie | 50 of 60HZ |
Hls-30G2 Standaard Huidige Transformator met huidige generator
| Geschat Primair Huidig (a) | 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250.300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150….of (facultatief) meer |
| Geschatte Secundaire Stroom | 5A, 1A |
| Nauwkeurigheidsklasse | 0,05% of hoger |
| Geschatte secundaire lading | 0,2 ohms |
| Frequentie | 50HZ |
| Werkende Waaier | 1% - 120% |
| Huidige broncapaciteit | 10kVA of meer |
FY49 huidige transformatorlast
| Geschatte Stroom | 5A of (facultatieve) 1A |
| Werkende Waaier | 1%--120% |
| Geschatte lading (VA) |
CosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA of meer opties CosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA of meer opties |
| Rate Frequency | 50Hz |
| Nauwkeurigheidsklasse | ±3% |
FY95 de last van de voltagetransformator
| Nominale spanning | 100V, 100/√3V of meer opties |
| Verrichtingswaaier | 20%--120% |
| Geschatte lading | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (TOTALE LADING: 158.75 VA) of meer optie |
| Fundamentele fout | ±3% |
| Machtsfactor | COSФ=0.8 |
| Geschatte Frequentie | 50Hz |
Hjs-35G3 Standaardvoltagetransformator met Voltagegenerator
| Geschat primair voltage | 6kV, 10kV, 15kV, 22kV, 35kV of meer optie |
| Geschat secundair voltage | 100V, 100/√3V, 110V, 110/√3V, of meer optie |
| Nauwkeurigheidsklasse | 0,05% of hogere nauwkeurigheidsklasse |
| Secundaire capaciteit | 0.5VA of meer optie |
| Machtsfactor | cosΦ=1.0 |
| Machtsfrequentie | 50HZ |
| Waaier van werkend voltage | 20%--120% |
| Kabel van de huidige transformator de primaire test |
2000A x 3m x 1set, 1000A x 5m x 1set 500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set |
| CT PT secundaire testkabel | Verstrekt |
