CT PT de Nauwkeurigheidsproefsysteem van het TESTmateriaal 3150A hes-10 CT&PT

Grote Afbeelding : CT PT de Nauwkeurigheidsproefsysteem van het TESTmateriaal 3150A hes-10 CT&PT

Productdetails:

Plaats van herkomst:	China
Merknaam:	Metrum
Modelnummer:	Hes-10

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 REEKS
Verpakking Details:	Samengesteld Raadspakket
Levertijd:	20-25 dagen

Contact

Gedetailleerde productomschrijving

Nauwkeurigheid:	0,02	Voltage:	tot 35kv
CT geschatte last:	1A, 5A	Huidig:	tot 3150A
Proefbanknominaal vermogen:	10KVA	Standaardct accracy:	0,02% of beter

Hes-10 CT & van PT Nauwkeurigheids Testend Systeem

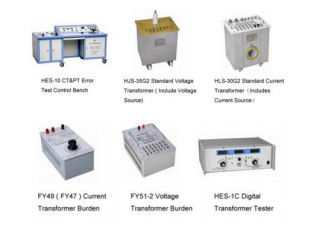

Systeemconfiguratie

Hes-10 CT&PT-Proefbank
Hes-1C Digitaal Transformatormeetapparaat
FY49 huidige Transformatorlast (facultatieve 5A/1A)
Hls-30G2 Standaard Huidige Transformator (met Huidige Bron)
FY95 de Last van de voltagetransformator (100V, 100/√3V of andere verhouding vereisten zijn beschikbaar)
Hjs-35G2 Standaardvoltagetransformator (met Voltagebron)
Huidige Transformator Primaire het Testen Kabel
CT & van PT Secundaire het Testen Kabel

Hoofdfunctiebeschrijving

Productnaam	Hoofdfunctie
Hes-1C Digitaal Transformatormeetapparaat	Meting de Verhouding fout en fasefout van CT & PT
FY49 huidige Transformatorlast	De secundaire lading van CT
Hls-30G2 Standaard Huidige Transformator	De benchmark van CT en verstrekt Huidige bron
FY95 de Last van de voltagetransformator	De secundaire lading van PT
Hjs-35G2 Standaardvoltagetransformator	De benchmark van PT en verstrekt Voltagebron
Hes-10 CT&PT-het Testen Bank	Om testende macht van CT&PT, de controlefunctie, CT demagnetization, enz. te verstrekken.

Product Technische Parameters

Hes-10 CT&PT-het Testen Bank

Inputvoltage	AC 220V Eenfasige 50Hz of 60HZ
Outputvoltage	AC 0-250V
Nominaal vermogen	10kVA
Verordening manier	ruwe aanpassing & fijne aanpassing
Aanpassingsmanier	Handaanpassing
Demagnetization Functie	verstrek „open-circuit demagnetization“, „demagnetization met gesloten circuit“, „Foutenmeting“
Beschermingsfuncties	verstrek over huidige bescherming
Het materiaal kan installatie zijn en geplaatst	FY huidige transformatorlast, FY de last van de voltagetransformator, hes-1C Digitaal Transformatormeetapparaat, Andere Controlefunctie enz.

Hes-1C Digitaal Transformatormeetapparaat

Rate Current en Voltage	5A, 1A, 110V, 110/√3V, 100/√3V, 1003V enz. (Totale 10 Geschatte Stroom en Nominale spanning 15)
Het meten van waaier	Verhouding foutenwaaier: ±0.0001% ~ ±19.99% (drie posities: 0,1999%, 1,999%, 19,99%). Minimumresolutie: 0,0001% Fasefoutwaaier: ±0.01 ' ~ ±900 ' (drie posities: 9.00 ', 90.0 ', 900 '). Minimumresolutie: 0,01 ' Impedantiewaaier: 0.001Ω~ 19.99Ω. Minimumresolutie: 0.001Ω Toegang: 0,001 Mej.~ 19,99 Mej. Minimumresolutie: Mej. 0,001
Nauwkeurigheid van Voltage en Huidige vertoning	Nauwkeurigheid: ±1% Vertoningswaaier: 0-199,9%
De secundaire impedantie van standaard huidige transformator verbond aan Meetapparaat	≤ 0.11Ω (cosφ = 1)
De secundaire impedantie van geteste huidige transformator verbond aan Meetapparaat	≈ 0.003Ω (cosφ = 1)
Lading van standaarddievoltagetransformator met het meetapparaat wordt verbonden	≈ 0
De stroom en het voltage van de polariteitsvertoning	< 30="">
Machtsconsumptie	< 20VA="">
Rate Frequency	50Hz of 60HZ

Hls-30G2 Standaard Huidige Transformator (omvat Huidige Bron)

Geschatte primaire stroom (A)	5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 of meer facultatief
Geschatte secundaire stroom	5A, 1A
Nauwkeurigheid calss	0,02% of hogere nauwkeurigheidsklasse
Geschatte secundaire lading	0,2 ohms
Frequentie	50Hz of 60HZ
Werkende Waaier	1%--120%
Capaciteit van de Huidige Bron	10kVA

FY49 huidige transformatorlast

Geschatte Stroom	5A of (facultatieve) 1A
Werkende Waaier	1%--120%
Geschatte lading (VA)	cosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA of meer opties cosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA of meer opties
Rate Frequency	50Hz of 60HZ
Nauwkeurigheidsklasse	±3%

FY95 de last van de voltagetransformator

Nominale spanning	100V, 100/√3V of meer optionals
Verrichtingswaaier	20%--120%
Geschatte lading	1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (TOTALE LADING: 158.75 VA) of meer optie
Fundamentele fout	±3%
Machtsfactor	COSФ=0.8
Rate Frequency	50Hz of 60Hz

Hjs-35G3 Standaardvoltagetransformator (omvat Voltagebron)

Geschat primair voltage	6kV, 10kV, 15kV, 22kV, 35kV of meer optie
Geschat secundair voltage	100V, 100/√3V, 110V, 110/√3V, of meer optie
Nauwkeurigheidsklasse	0,05% of hogere nauwkeurigheidsklasse
Secundaire capaciteit	0.5VA of meer optie
Machtsfactor	cosΦ=1.0
Machtsfrequentie	50Hz
Waaier van werkend voltage	20%--120%
