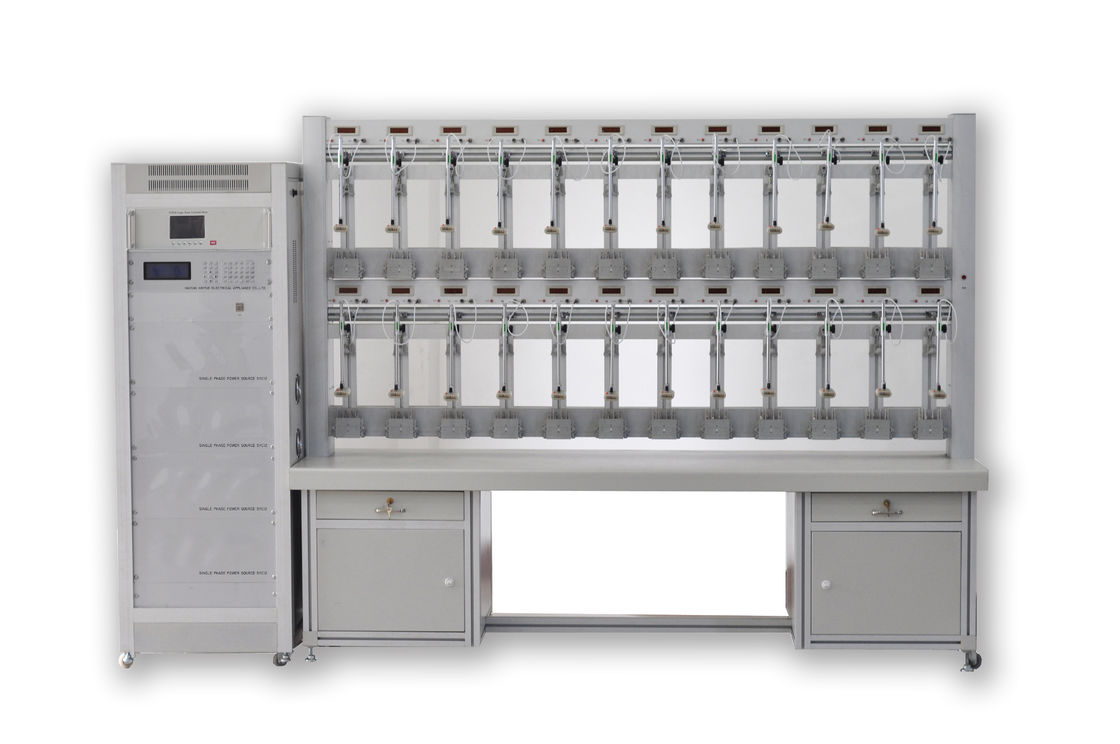

Klasse 0,1 de Meterproefbank van de Enige Faseenergie met PWM

Klasse 0,1 de Meterproefbank 0 ~ 288V 1mA~ 120A van de Enige Faseenergie

Eigenschappen

1) Van PWM (de modulatie van de Impulsbreedte) de technologie

2) Het modulaire ontwerp staat aangepaste configuraties op klant-vriendschappelijke hardware en software toe,

3) Voer alle tests zoals kruipentest, beginnende test, basisfouten, wijzerplaattest, standaarddeviatie en etc… uit.

4) Meting van voltage, (actief, reactief, duidelijke) stroom, macht, fasehoek en frequentie

met vertoning in real time van vectordiagram

5) Harmonische test (2-21 keer) en analyse & vertoning van boventoon

6) Meet allerlei enige fase mechanische meters en elektronikameters, bekwaam te testen

dicht-verbindingsmeter, meters met rf-communicatie die module met protocol tegen eind wordt verstrekt - gebruiker

7) Wijze van tests: Volautomatisch, of handboek werk door touch screen

8) De foutenberekening stelde knopen in elke meterpositie terug; fouten LEIDENE geschikte vertoning.

9) QCD voor snel sluit de meters op het rek aan

10) Zachte start/eindeoutput

11) Het zwarte tekenonderzoek & vangt voor de omwentelingsschijf

12) Het testen van diverse meters met verschillende cosntant op posities

13) Het geheugen van testverslagen voor recentere voortdurende kaliberbepaling

14) De gegevens, het onderzoek en print out van de opslagtest en kunnen ook formaat van rapport veranderen

15) Wijzerplaattest voor diverse soorten elektrische meters

16) RS232 of RS485-mededeling

17) PC-software voor verrichting

18) Steun die streepjescode en zelf-definitie, convinient voor testbeheer invoert

19) Autokort:sluitenfunctie als meterafwezigheid

Facultatief voor dubbele huidige kanalen test afzonderlijk (fase huidige, neutrale stroom) tegelijk/

De reeks van de de Meterproefbank SYS12 van de enige Faseenergie

Configuraties

1. Enige fasekrachtbron (PS)

2. Meter van de enige fase de Standaardverwijzing (SRM), klasse 0,05 (of klasse 0,02 of 0,1 op bestelling)

3. Het Rek

Aantal posities: Aanpassen op bestelling door eindgebruiker (6, 10, 12, 20, 24, 30, 48… posities)

Elk rek rust 1 schakelaar van het noodsituatieeinde uit

Elke posistion bestaat uit: 1 QCD 3 speldt + 1 aftastenhoofd + 1 meter vastklemmend + 1 RS/232or485

De communicatie haven + 1 foutenvertoning + 1 STELDE knoop terug + 1 Reeks van voltagekabel

4. PC-Controlesoftware

5. Handcontrole door touch screen

6. Facultatief

· Van MSVT (multi-Secundaire voltagetransformator) het doel om de meters met dicht-verbindingskring te testen

- Nauwkeurigheidsklasse: 0,01%

- Verhouding: 1:1

- Nominaal Input-output voltage: 220V

- Maximum Input-output voltage: 300V

- Aantal van secundair: Gelijke aan aantal posities

· Personal computer

· Printer
