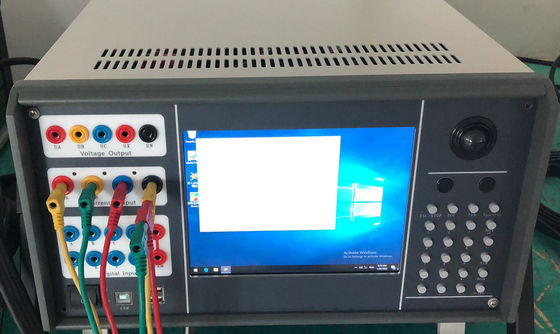

4 het fasevoltage & 3 faseren het huidige Materiaal van de het Relaistest van de outputbescherming met Foutenplayback
Hoofdtest van 4 Fasevoltage & 3 Fase huidige output,
1.AC TEST
2.DC TEST
de Test van 3.Harmonic Superposition
4.High-laag Frequentietest
5.Power richting & Impedantietest
6.Synchronization test
7.Full groepstest
8.Distance & Nul Opeenvolgingsbescherming
9.Characteristic van Impedantie
10.Differential bescherming
11.Differential boventoon
12.Comprehensive test van Lijnbescherming van 6-35 KV Microcomputer
13.Fault overzicht
Technische Index van 4 Fasevoltage & 3 Fase huidige output,
| AC huidige bron | |
| Outputnauwkeurigheid | 0,5% |
| Outputwaaier | 3* (0-40A); 0-120A (drie fasen tegelijkertijd) |
| Fasestroom die het oude werken 10A kan krijgen | |
| Maximumoutputmacht van fasestroom: 420VA | |
| Maximumoutputmacht van stroom in drie stadia tegelijkertijd: 900VA | |
| Toelaatbare werktijd (wanneer stroom in drie stadia tegelijkertijd om maximumoutput) te krijgen: 10s | |
| Frequentie (basisgolf) waaier | 20-1000Hz |
| Boventonentijden | 1-20 keer |
| De huidige bron van gelijkstroom | |
| Outputnauwkeurigheid | 0,5% |
| Huidige output | 0-+/-10A per fase; 0-+/-30A (in drie stadia tegelijkertijd) |
| De maximumoutput van het ladingsvoltage | 20V |
| Outputnauwkeurigheid | 0,5% |
| De output van het fasevoltage | 4* (0-120V) |
| Netspanningoutput | 0-240V |
| Van de fasevoltage/netspanning outputmacht | 80VA/100VA |
| Frequentie (basisgolf) waaier | 20-1000H |
| Boventonen | 1-20 keer |
| Gelijkstroom-voltagebron | |
| Outputnauwkeurigheid | 0,5% |
| De outputomvang van het fasevoltage | 0-+/-160V |
| De omvang van de netspanningoutput | 0-+/-320V |
| Van de fasevoltage/netspanning outputmacht | 70VA/140VA |
| Afmeting | 400*300*180mm |
| Gewicht | ong. 20KG |
| Voeding | AC 220V±10%, 50/60Hz |
| Omgevingstemperatuur | -10℃ ~ +50℃ |
Schakelaarsignaal en tijdmeting
| De input van het schakelaarsignaal |
7circuits |
Nutteloos contact: 1~20mA, 24V Potentiële contacttoegang: „0“: 0~ +6V; „1“: +11 V~ +250V |
| De output van het schakelaarsignaal | 2 paren | Gelijkstroom: 220V/0.2A; AC: 220V/0.5A |
| Tijdmaatregel |
Testwaaier: 0.1ms ~ 9999s, nauwkeurigheid 0.1mS Metingswaaier: 0.1ms ~ 9999s Metingsnauwkeurigheid: 0.1mS |
|
Het fabrieksinspectierapport
van Reeks de In drie stadia van de Relaistest
1.The wisselstroomtest van het apparaat
1.1 de nauwkeurigheid van het outputing van huidige omvang
de nauwkeurigheid en de resolutie van het outputing van huidige omvang: 0~1A, 0.001A, 0~10A, 0.01A, 10A~Max.0.1A.Output-waaier: 0~40A.
| Huidig (A) | 0.1A | 1 A | 5 A | 10A | 20 A | 30 A |
| IA | 0,1001 | 0,998 | 5,008 | 10,008 | 20,018 | 30,015 |
| IB | 0,0998 | 1,002 | 5,003 | 10,007 | 20,013 | 30,017 |
| IC | 0,1002 | 0,997 | 4,999 | 9,996 | 19,990 | 30,015 |
1.2The output overblijvende huidige metingen
De output overblijvende huidige metingen wanneer het apparaat geen output heeft
| Fasen van stroom | IA | IB | IC |
| overblijvende stroom (mA) | 0,002 | 0,003 | 0,019 |
2.The AC voltagetest van het apparaat
2.1 de nauwkeurigheid van het outputing van voltageomvang
de nauwkeurigheid en de resolutie van het outputing van voltageomvang 0~10V, 0.001V, 0~30V, 0.01V, 30V~60V of 75V, 0.1V; 60V of 75V 0.1V. Outputwaaier: 0~120V
| Fase van Voltage | 1V | 10V | 30 V | 60 V | 80 V | 100 V | 120V |
| RE | 0,998 | 10,014 | 30,016 | 60,005 | 80,011 | 100,032 | 120,031 |
| UB | 1,002 | 10,015 | 30,016 | 60,001 |
79,988 7 |
100,035 |
120,036 7 |
| UC | 1,001 | 10,018 | 30,015 | 60,002 | 80,013 | 99,978 | 120,034 |
3.The test van Fase
| Test het plaatsen | 0° | 90° | 180° | 270° |
| VA, IA | 0.2° | 90.2° | 180.1° | 270.2° |
| Hoekige afwijking | 0.2° | 0.2° | 0.1° | 0.2° |
| VB, IB | 0.2° | 90.1° | 180.2° | 270.1° |
| Hoekige afwijking | 0.2° | 0.1° | 0.2° | 0.1° |
| VC, IC | 0.2° | 90.2° | 180.1° | 270.2° |
| Hoekige afwijking 差 | 0.2° | 0.2° | 0.1° | 0.2° |
4, de gelijkstroom-machtstest van het apparaat
4.1 nauwkeurigheid van de huidige output
| Huidig (A) | 0,1 | 0,5 | 1 | 2 | 3 | 5 |
| IA | 0,1001 | 0,5009 | 1.0012 | 2.0035 | 3.0056 | 5,009 |
| IB | 0,0998 | 0,4992 | 1.0007 | 2.0012 | 3.0045 | 5,007 |
| IC | 0,1002 |
0,5007 .
|
0,9996 | 2.0001 | 3.0021 | 4,997 |
5.other-functie
| Type | Resultaat |
| 1, simuleert allerlei mislukking, het opnieuw sluiten functietest, enz. | Normaal |
| 2, het controleren van /output van de Switchparametersinput | Normaal |
| 3, mededeling | Normaal |
| 4, de wisselstroomoutput | Normaal |
| 5, interface van elke functie | Normaal |
6.Test materiaal
●voltmeter, type: ESCORT3146A, nauwkeurigheid 0.5magnitude
●ampèremeter, type: GB/T7676-1998, nauwkeurigheid 0,5 omvang
●Tektronixoscilloscoop
●Multifunctionele digitale meter, type: 200MULTIMETER
●De milliseconden meten, typen: 702-2
●Fase, Nr.: Multifunctionele wattuurmeter
7, Conclusie:
Door het bovengenoemde testresultaat, kan de functie van het meetapparaat van de relaisbescherming zijn voldoet aan de vereisten van diverse specificaties en de inleiding. Door de controle van de kwaliteitscontroleafdeling om de fabriek te verlaten!
