Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Roltype: | Flexibele Rogowski | Nauwkeurigheidsklasse: | 1.0 |
|---|---|---|---|
| Output: | Maximum 1V | Harmonische test: | tot 51 keer |
| Markeren: | Integratorac Huidige Klemsonde,10Hz AC Huidige Klemsonde,1.0 Rogowski-Rol Flexibele Huidige Transformatoren |
||

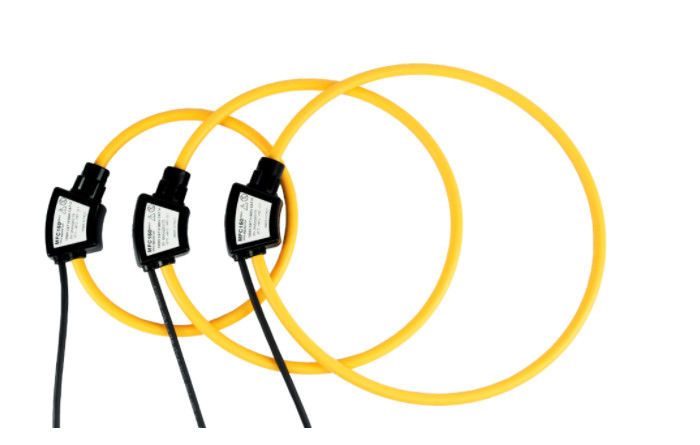

AC Currrent van de Rogowski Flexibele Rol Sonde MH-RC03 reeks
1. De roloutput geeft een laag voltagesignaal, daarom is er geen gevaar van open-omcirkelde secundair.
Dit maakt Rogowski-omvormers uiterst voor tijdelijke metingen, bijvoorbeeld in combinatie met draagbare analisatoren geschikt.
2. In tegenstelling tot traditionele huidige transformator met magnetische kern, is de Rogowski-rol een niet opdringerige omvormer. Aangezien het geen harde kern heeft,
het trekt geen macht van de belangrijkste kring die de te meten stroom dragen.
3. De afwezigheid van magnetische kern verleent een brede weergavekarakteristiek.
1. Drie fasen met drie waaiers door schakelaar
2. Rogowskirol met integrator
3. De huidige waaier kan worden aangepast
4. Nauwkeurigheid: +/-1%
5. Harmonische meting tot 51 keer
SPECIFICATIE
| Fasen/Waaiers | Drie Fasen en Drie Waaiers |
| Het meten van waaiers | 100/500/2500A, 30/300/3000A, of 60/600/6000A (of aangepast) |
| Outputgevoeligheid | maximum 1V of 1A AC (of aangepast) |
| Nauwkeurigheid |
±1% van lezing ± 0.1A (de waaiers van 100/500A, van 30/300A of 60/600A-) ±1% van lezing ±1A (de waaier van 2500A, van 3000A of 6000A-) |
| Minimumlading | 100kΩ voor gespecificeerde nauwkeurigheid |
| Frequentiegebied | 10Hz aan 10 KHz (- 1 dB) |
| Fase (45-65Hz) | <> |
| Harmonische maatregel | tot 51 keer |
| Fase (45-2500Hz) | ben met iec60044-8 in overeenstemming: de norm van 2002 |
| Temperatuurcoëfficiënt | ±0.1℃ |
| Voeding | 120-270V AC 100-300V gelijkstroom |
Sonde
Sondelengten 610mm
Sondediameter 12mm
De kabel van de sondeoutput: 2m sonde aan integrator
(De Nauwkeurige details kunnen worden aangepast)

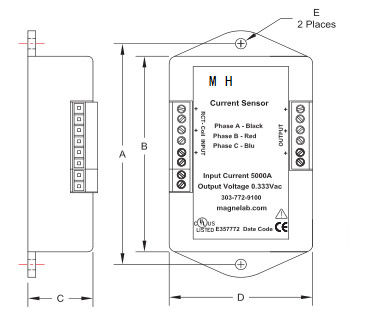

Integrator
Afmetingen: 132*86*46 (L*W*D) mm
Outputverbinding: 0.5m overhalen kabel met 3 veiligheid mannelijke BNC wordt geëindigd die
Interface: De luchtvaartstop
(Input met drie luchtvaartstoppen, output met één luchtvaartstop en voeding met
één)
Algemene Kenmerken
Werkende temperaturen. -20°C - +65°C
Opslagtemperaturen. -40°C - +75°C
