| Standaardklasse: | 0,02, 0,05 | Outputvoltage: | 30-300V |
|---|---|---|---|
| Huidige Waaier: | 1mA-120A | Outputstabiliteit: | dan beter 0,05% |
| Outputvervorming: | <0> | Toepassing: | laboratorium, werkplek |
| Markeren: | van de de Energiemeter van 300V 0,05% de Kaliberbepalingsmateriaal,300V de Kaliberbepalingsmateriaal van de energiemeter |
||

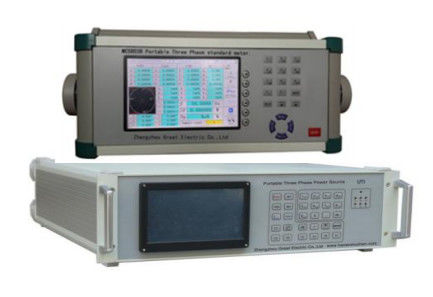

Draagbaar Meterproefsysteem In drie stadia mcsb-UTI
Het bestaan van uit Deel
1) Standaardmeter
2) Phantom Load Power Source
3) Testkabels
4) Optische sensor
5) Communicatie kabel
6) PC-software
7) Machtskoord
Standaardmeter
1) Klein grootte en gewicht
2) Gebruikt in laboratorium of werkplek
3) Het werk als standaardmeter en kalibermeter in werkplek of laboratorium
4) LCD vertoning
5) Nauwkeurigheidsklasse: 0,05 of 0,02 (facultatief)
6) Het meten van waaier: 3* (1V-576V)/3* (1mA-120A)
7) De macht en de Energie testen, eisen test, CT last & Verhouding Test, de ladingstest van PT, Wijzerplaattest
8) Facultatief voor gelijkstroom-meting voor omvormertest
Technische Index
| De Waaier van de leidingenlevering | 45-450V, 45-65Hz |
| Machtsconsumptie | Maximum 20VA |
| Invloed van externe voeding op testresultaat | ≤0.005% wanneer verandering 10% |
| Het werk Temperatuur | -10 °C….+50°C |
| Temperaturen. Co-efficiency |
≤0.0025%/°C +10°C aan +40°C ≤0.0050%/°C -10°C aan +50°C |
| Frequentiegebied | 45… 70Hz |
| De invloed van extern magnetiseert gebied | ≤ 0.07% /0.5mT |
| Tijdbasis | 1-99s |
| Huidige Test | |
|
Directe wijze
Waaier: 1mA-120A Vertoningsresolutie: 6 geldige cijfers Metingsfout: ≤ ± 0,02% 10mA… 120A ≤ 0,02% tot 0,05% 1mA aan 10mA |
Klemwijze
Waaier: 10A, 50A, 100A, 300A, 500A, 1000A, (facultatieve) 3000A Vertoningsresolutie: 6 geldige cijfers Metingsfout: ≤0.2% |
| Voltagetest | |
| Waaier | 1V….560V |
| Vertoningsresolutie | 6 geldige cijfers |
| Metingsfout |
≤ ± 0,02% (30V… 560V)
|
Lastmeting |
|
| Voltagewaaier | 0V… 5V |
| Vertoningswaaier | 0.000mv… 5.000v |
| Metingsfout | ≤ ± 1.0% |
| Machtsmeting (actief, reactief, duidelijk) | |||
| Fout: ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, Keer 2-21 Harmonische Golf) | |||
| Gelijkstroom-Meting | |||
| Waaier | 0 ..... ± 20 mA | 0V… ± 10V | |
| fout | E <> | E <> | |
| Vertoningswaaier | 0,00 mA… 20,00 mA | 0.000V….10.000V | |
| De Fout van de energiemeting | |||
|
Actief & duidelijk: 0,02% (directe wijze) & 0,2% (klemwijze) Reactief: 0,04% (directe wijze) & 0,4% (klemwijze) |
|||
| De meting van de machtsfactor | |||
| Fout | E ≤ ± 0,0002 | ||
| Vertoningswaaier | -1.00000….+ 1.00000 | ||
| Resolutie | 0,010 | ||
| Frequentiemeting | |||
| Fout | ±0.005%RD | ||
| Waaier | 40-70HZ | ||
| Vertoningswaaier | 40.0000HZ aan 69.9990HZ | ||
| Harmonische inhoudsmeting | |||
| Tijden | 2 – 51times | ||
| Fout | ±10%RD±0.1% | ||
StandaardKrachtbron
Technische Index
| ModelNo. | Uti-10 | Uti-100 |
| Beschrijving | 1mA-12A, nauwkeurigheidsklasse 0,05 of 0,1 | 1mA-120A, nauwkeurigheidsklasse 0,05 of 0,1 |
| Leveringsvoltage | AC 85-282V, 47-63HZ | AC 85-282V, 47-63HZ |
| Machtsconsumptie | 290VA | 450VA |
| Invloed van hulpvoltage | ≤0.005% bij 10%-variatie | ≤0.005% bij 10%-variatie |
| Afmeting | 510*600*170mm | 510*600*170mm |
| Gewicht | 20KG | 27KG |
| Frequentiegebied | 45-69HZ | 45-69HZ |
| Frequentieresolutie | 0.001HZ | 0.001HZ |
| Frequentiefout | Minder dan 0.01HZ | Minder dan 0.01HZ |
| De Waaier van de fasehoek | 0-359.99° | 0-359.99° |
| De Resolutie van de fasehoek | 0.001° | 0.001° |
| De Fout van de fasehoek | 0.1° | 0.05° |
| Communicatie Haven | RS232 | RS232 |
| Waaier (P-N) | 30-300V | 30-300V |
| Macht | 3*25VA | 3*30VA |
| Vertoningsresolutie | Zes significante cijfers | Zes significante cijfers |
| Outputnauwkeurigheid | 0,1% | 0,05% |
| Outputstabiliteit | Dan beter 0.05%/2min | Dan beter 0.05%/2min |
| Vervorming | Dan beter 0,5% | Dan beter 0,5% |
| Waaier | 1mA-12A | 1mA-120A |
| Macht | 3*25VA | 3*30VA |
| Vertoningsresolutie | Zes significante cijfers | Zes significante cijfers |
| Outputnauwkeurigheid | 0,1% | 0,05% |
| Outputstabiliteit | Dan beter 0.05%/2min | Dan beter 0.05%/2min |
| Vervorming | Dan beter 0,5% | Dan beter 0,5% |
| Fundamenteel Frequentiegebied | 45-69HZ | 45-69HZ |
| Waaier | 2-2-31ste keer | 2-2-31ste keer |
| Maximuminhoud in zowel voltage als huidige kring | 40% | 40% |
| Actieve macht | 0,1% | 0,05% |
| Reactieve macht | 0,2% | 0,1% |
| Duidelijke macht | 0,1% | 0,05% |
| Machtsfactor | 0,1% | 0,05% |
| Voltage | 0,1% | 0,05% |
| Huidig | 0,1% | 0,05% |
| Fase | 0.1° | 0.05° |
Eigenschappen
1) Kan onafhankelijk of samen met standaardmeter worden gebruikt
2) Met de selectie van de metingswijze namelijk 3P3W, 3P4W en 1P2W
3) Krachtbron (PS): output0-360v/phase & 1mA-12A of 120A/phase, of hangen van cliëntvereiste af
4) Lineaire versterker
5) Kan onafhankelijke reeks & output van elke fasevoltage & stroom zijn
6) Kan fasehoek onafhankelijk plaatsen
7) Automatische controle door PC-software
8) Handcontrole door touch screen/toetsenbord
Systeemeigenschappen
1) Kan in laboratorium of werkplek worden gebruikt
2) Grote LCD vertoning, touch screenverrichting
3) Kan diverse types van enige en in drie stadia testen eletromechanical en elektronische meter
4) Kan de basisfout van de testmeter, wijzerplaattest, de vraagtest, kruipentest, begintest, CT verhouding, CT last, de last van PT,
Gelijkstroom-(facultatieve) meting… enz.
5) Harmonische test 2-31 keer (systeem)
6) Kan testen en tonen
a. Ware RMS waarde van voltage voor elke fase
b. Ware RMS waarde van fase aan fase voltage
c. Boventonenvervorming in elke fase en totale harmonische vervorming
d. Fasestroom
e. fasehoek tussen voltages
f. fasehoek tussen voltage en stroom
g. Actieve, reactieve en duidelijke macht van elke fase
h. Totale machtsfactor
i. totale actieve, reactieve en duidelijke macht
j. onmiddellijke machtsfactor voor elke fase
k. Frequentie
l. vectordiagram
m. Hamornicanalyse en spectrum
7) Met genoeg bescherming in kringsontwerp
8) Gebruikersvriendelijke PC-software
