| Nauwkeurigheidsklasse: | 2 | Huidige Range1: | 1A, 5A |
|---|---|---|---|
| Voltagewaaier: | 100V、 100/√3V | Testfunctie: | Verhouding, Verhouding fout, de fout van de fasehoek ...... |
| Percentagefout: | Minder dan 1.5%*FS | vertoning: | Grote LCD |
| Markeren: | 1.5%FS CT PT Testreeks,CT PT van 1.5%FS 100V Testreeks,de verhouding ct van 5A 1.5%FS en het testen van PT |
||

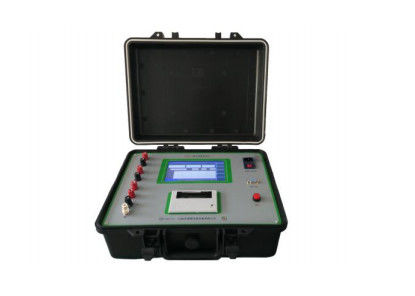

De digitale de reeksct PT van het Transformatormeetapparaat HEWE Comparateur van het Testmateriaal
Technische Parameter
| Nauwkeurigheidsklasse | 2 |
| Huidige waaier | 5A, 1A |
| Voltagewaaier | 100V, 100/√3V |
| Percentagefout | Minder dan 1.5%*FS |
| Basisfout | |
| Wanneer het testen van CT PT fout & impedantie & toegang, zal de fout niet voorbij: |
ΔX=± (X*2%+Y*2%+Dx) ΔY=± (X*2%+Y*2%+Dy) ΔX: basisfoutengrenswaarde van in-phase component ΔY: basisfoutengrenswaarde van Kwadratuurcomponent X: Aanwijzings absolute waarde van in-phase component Y: Aanwijzings absolute waarde van Kwadratuurcomponent Dx & Dy: Nul fout en het Kwantiseren van Fout Wanneer testende CT & PT, Dx, Dy=1 (of 2) %* (Foutengrenswaarde van CT & PT Wanneer testend Z & Y, Dx, Dy= 3 cijfers |
Maatregelenwaaier & Resolutie
| CT PT klasse | Testwaaier | Resolutie | ||
| In-phase component | Kwadratuurcomponent | In-phase component | Kwadratuurcomponent | |
| 0,01 | ±0.4000 | ±13.752 | 0,0001% | 0,001 ' |
| 0,02 | ||||
| 0,05 | ||||
| 0,1 | ±4.000 | ±137.52 | 0,001% | 0,01 ' |
| 0,2 | ||||
| 0,5 | ||||
| 1.0 | ±40.00 | ±999.9 | 0,01% | 0,1 ' |
| De Waaier & de Resolutie van de impedantiemaatregel | ||||
| Waaier | Maatregelenwaaier (Ω) | Resolutie | ||
| 5A | ±1.000 | 0,0001 | ||
| 1A | ±6.000 | 0,0001 | ||
| De Waaier & de Resolutie van de toegangsmaatregel | ||||
| Waaier | Maatregelenwaaier (Mej.) | Resolutie | ||
| 100V | ±9.9999 | 0,0001 | ||
| 57.7V | ±9.9999 | 0,0001 | ||
Eigenschappen
1) LCD vertoning
2) Test van verhouding, verhouding fout, de fout van de fasehoek, impedantie, toegang
3) De waarden allen worden van testgegevens getoond
4) Gebruikt voor het testen van klasse 1 tot 0,01 instrumententransformator met geschatte huidige 5A en 1A,
nominale spanning 100V, 100V√3V
5) Vertoningsverhouding fout & de fout van de fasehoek van alle testpunten onder geschatte last of ondergrens
last 1%-120% schatte stroom of nominale spanning 20%-120%
Ontwerp voor opties
