Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Voltagewaaier: | 4* (0-120V) | Huidige Waaier: | 3* (0-40A) |
|---|---|---|---|
| Outputnauwkeurigheid: | 0,5% | vertoning: | LCD |
| Markeren: | 120V de Testmateriaal van het beschermingsrelais,40A de Testmateriaal van het beschermingsrelais,0.2% protective relay test |
||

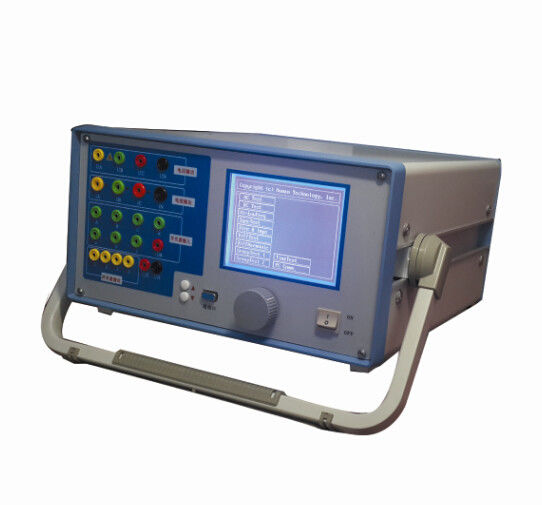

De Testuitrusting MCRT40 van het beschermingsrelais
Hoofdfuncties
1) Met 4 Fasevoltage & 3 Fase kan de huidige output, divers van beschermingsrelais testen
2) het 4de fasevoltage Ux is multifunctioneel voltage en kan als 4 soorten worden geplaatst synchroon testen van 3U0 of van de test
voltage, of om het even welke output van de voltagewaarde.
3) Gemakkelijk om met het gebruiken van omwentelingsmuis en vertoning door het grote LCD scherm te werken.
4) Kan allerlei relais testen en de microcomputerbescherming, kunnen ook diverse ingewikkelde tijdelijke werkkracht simuleren,
permanent&transformative fout om gehele groepstest te doen
5) Kan door externe PC worden gewerkt, kan allerlei voorwerp door software, ook vertonings vectordiagram testen en
de foutengolfvorm, kan dan de testverslagen en print out bewaren.
6) Krachtige softwarefunctie: kan diverse ingewikkelde test, zoals differentiële test in drie stadia beëindigen,
de lijnbescherming sluit test en etc… opnieuw, en kan diverse bescherming geschatte waarde testen aftasten, kan ook krijgen
foutenplayback en realtime sparen testverslagen, vertonings vectordiagram en dan print out.
7) Schakelaarsignaal:
de input van het 7 kringencontact en output van het 2 paar de nutteloze contact. Ook kan deze functie worden uitgebreid
8) Het grote schermlcd vertoning (320*240), met duidelijke vertoning.
9) Met diverse binnen bescherming, ook met zelf-diagnostiseer en verbind functie met elkaar.
10) Met onafhankelijke speciale van de de bron krachtbronoutput 110V&220V van gelijkstroom het speciaal-gebruiks regelbare gelijkstroom output.
Technische Index
| AC huidige bron | |
| Outputnauwkeurigheid | 0,5% |
| Outputwaaier | 3* (0-40A); 0-120A (drie fasen tegelijkertijd) |
| Fasestroom die het oude werken 10A kan krijgen | |
| Maximumoutputmacht van fasestroom: 420VA | |
| Maximumoutputmacht van stroom in drie stadia tegelijkertijd: 900VA | |
| Toelaatbare werktijd (wanneer stroom in drie stadia tegelijkertijd om maximumoutput) te krijgen: 10s | |
| Frequentie (basisgolf) waaier | 20-1000Hz |
| Boventonentijden | 1-20 keer |
| De huidige bron van gelijkstroom | |
| Outputnauwkeurigheid | 0,5% |
| Huidige output | 0-+/-10A per fase; 0-+/-30A (in drie stadia tegelijkertijd) |
| De maximumoutput van het ladingsvoltage | 20V |
| Outputnauwkeurigheid | 0,5% |
| De output van het fasevoltage | 4* (0-120V) |
| Netspanningoutput | 0-240V |
| Van de fasevoltage/netspanning outputmacht | 80VA/100VA |
| Frequentie (basisgolf) waaier | 20-1000H |
| Boventonen | 1-20 keer |
| Gelijkstroom-voltagebron | |
| Outputnauwkeurigheid | 0,5% |
| De outputomvang van het fasevoltage | 0-+/-160V |
| De omvang van de netspanningoutput | 0-+/-320V |
| Van de fasevoltage/netspanning outputmacht | 70VA/140VA |
| Afmeting | 400*300*180mm |
| Gewicht | ong. 20KG |
| Voeding | AC 220V±10%, 50/60Hz |
| Omgevingstemperatuur | -10℃ ~ +50℃ |
Schakelaarsignaal en tijdmeting
| De input van het schakelaarsignaal |
7circuits |
Nutteloos contact: 1~20mA, 24V Potentiële contacttoegang: „0“: 0~ +6V; „1“: +11 V~ +250V |
| De output van het schakelaarsignaal | 2 paren | Gelijkstroom: 220V/0.2A; AC: 220V/0.5A |
| Tijdmaatregel |
Testwaaier: 0.1ms ~ 9999s, nauwkeurigheid 0.1mS Metingswaaier: 0.1ms ~ 9999s Metingsnauwkeurigheid: 0.1mS |
|
