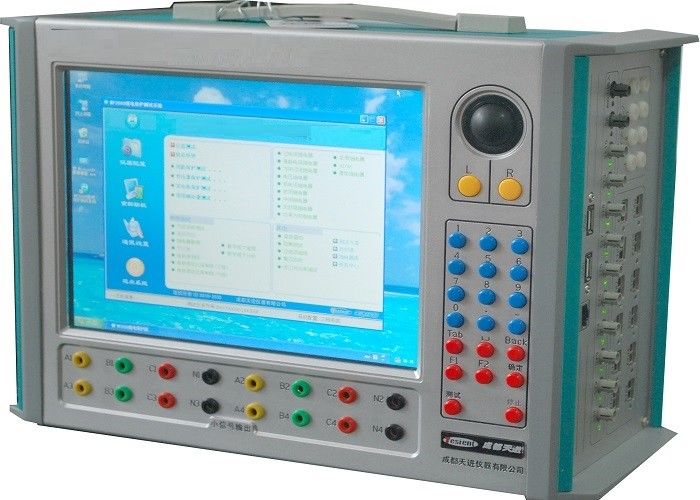

IEC61850 de Testmateriaal van het beschermingsrelais

Het digitale Proefsysteem van het Beschermingsrelais

Korte Inleiding

1)  kan in IEC61850 gebaseerd hulpkantoor worden gebruikt
2)  kan outputcei 61850-9-2LE, IEC60044-7/8-berichten evenals GANSberichten ontvangen en verzenden
3)  Met een open protocol, van de de berichtensteun van SMV en van de GANS wordt de flexibele configuratie en naadloos
integratie met de producten van om het even welke fabrikant
4)  Digitale die output op CEI 61850 wordt gebaseerd
5)  Kan ook het signaal van het output0-5v klein-analogon
6)  Input en output van steunen de de harde waren om aan de vereisten van midden-lage voltagebescherming te voldoen
apparaten in digitale hulpkantoren
7)  Diverse combinaties van digitale output en klein-analoge signaaloutput
8)  De hardware binair-binnen en de hardware binair-uit en de GANS, kunnen door eenvoudige configuratie worden gerealiseerd
9)  Het klein-analoge signaal kan een algemene nauwkeurigheid van typische 0,05% hebben
10)  Kan testoplossingen voor de apparaten van de relaisbescherming met diverse input-output methodes verstrekken
11)  Met de simulaties van abnormale proceslaag, steekproef verloren kaders, die de factor van de kanaalkwaliteit plaatsen,
enz., het relaismeetapparaat kan een gedetailleerde oplossing voor de beoordeling van van de juistheid van de baailaag IEDs verstrekken

Major Features
1) 8 paren havens van SMV en van de GANS; de veelvoudige reeksen van SMV en GANS kunnen aan hetzelfde worden gevormd
de optische haven en kan ook aan verschillende optische havens worden gevormd; optische seriële poort 10 voor FT3 input
en van de outputhaven en code irig-B input
2) Integreer optische digitale test en de kleine functie van de signaal analoge test, en kan ook met extern verbinden
stroom en voltagemachtsversterker
3) Steunen 8 kanalen van het berichtoutput onafhankelijke van de bemonsteringswaarde (SMV) overeenkomstig
Van CEI 60044-8 (FT3) de specificatie, 1 kanaalinput; steunen synchrone/asynchrone transmissie
wijze, tarieven van de steunen de veelvoudige transmissie
4) Steunen 8 kanalen van output de bemonsterde van het waarde (SMV) bericht overeenkomstig CEI 61850-9-2
de specificatie, en de output van bemonsteringspunten met gelijke intervallen, voldoen volledig de recentste normen van het Net van de Staat
5) De steunen 12 GANSoutput, 8 GANSinput, het kunnen in om het even welke optische haven worden gevormd; GANS
steunt enig punt, dubbel punt, tijd, drijvend komma, integraal type
6) Het kan het kwaliteitsbeetje voor elk kanaal individueel plaatsen
7) Het kan MU vertraging simuleren
8) Het heeft virtuele eindtestfunctie
9) Het heeft de functie van berichtoscillography, kan het bemonsterde waarde (SMV) berichten binnen ontvangen en ontleden
de overeenstemming met CEI 61850-9-2, GANSberichten, en realiseert zelf-lijn het testen van de output van het apparaat;
het kan vezelsignaal van samenvoegende eenheden (MU) of andere IEDs ook ontvangen en toont zijn golfvorm, omvang,
hoek en frequentie in realtime
10) Krachtige functie van berichtverslag, bericht online alarm en off-line berichtanalyse
11) Of bericht die van de steun het veelvoudige GANS ontvangen verzenden
12) De ontvangende en verzendende havens van SMV en GANS kunnen willekeurig worden gevormd, kan het worden gevormd
om bij zelfde optische haven te verzenden en ontvangen, en kan ook als onafhankelijke zendontvanger worden gevormd.
13) Het kan de beschermings modeldossiers (ICD, CID, SCD, enz.) volledig analyseren om configuratie van stroom te realiseren
en de selectie van het voltagekanaal, evenredige coëfficiënten, aantal van ASDUs, samplefrequentie, GANS
de informatie, enz., aan en voert bescherming eenvoudig gemakshalve het testen uit en verbetert het werkefficiency
14) Met de functie van de berichttest van dalingskader, uit stap, vliegend punt, verkeerde orde, vastgestelde kwaliteits ongeldige, verkeerde waarde
15) Met GPS, irig-B, IEEE1588-de functie van de synchronisatietijd
16) Met de automatische functie van de het Apparatenkaliberbepaling van de busoverdracht
17) 12 kanalen van kleine analoog signaaloutput, het kunnen worden gebruikt om het beschermende relais te testen die analogon ontvangen
signalen van diverse elektronische transformator; of verbind met machtsversterkers om vergelijkende tests van te doen
conventionele bescherming en digitale bescherming
18) 8 paren input, 4 paren output, 4 paren snelle output, GANSbericht, volledige closed-loop
het testen voor bescherming
19) De overvloedige software testende functies, het kunnen allerlei microcomputer-basis beschermingsapparaten testen
zoals lijnbescherming, de bescherming van de buslijn, transformatorbescherming, generator en transformatorbescherming,
evenals het automatische materiaal van de busoverdracht
20) De golfvormplayback van het steunen standaardcomtrade formaat;

Technische Parameters
