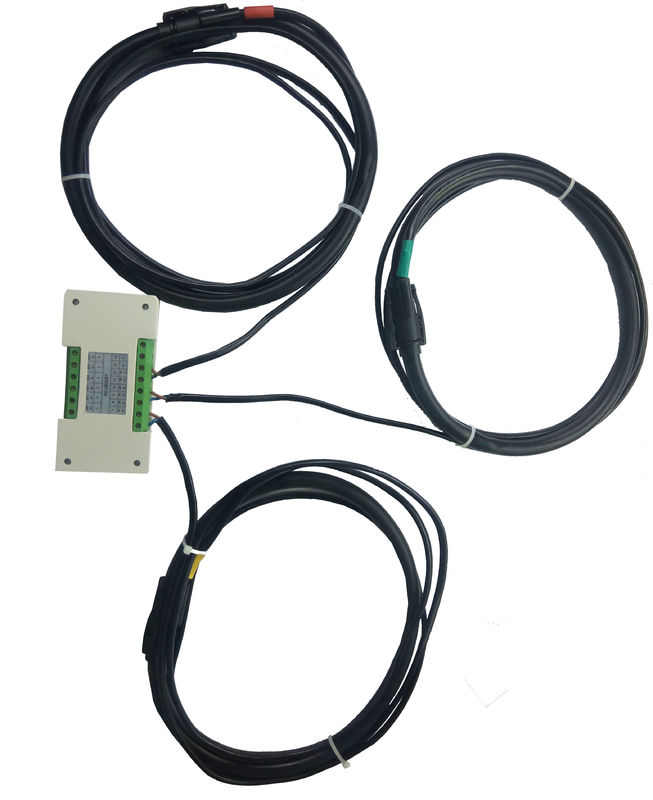

6000A klasse 1,0 Flexibele Rogowski-Rol Online Controle

MH-RC01 de Rolac van Reeks Flexibele Rogowski Huidige Sonde (Sensor)

SPECIFICATIES

(Flexibele) Rogowskirol

Fase/Waaier: Drie Fasen, variabele 0-300% van geschatte ingangsstroom

Geschatte Inputwaaier: 250 Ampère aan 5.000 beschikbare Ampère (of aangepast)

Output: 0,333 V bij geschatte stroom (tot 5 beschikbare V)

Nauwkeurigheid: ±1%

Fasenauwkeurigheid (45-65HZ): < 0="">

Fasenauwkeurigheid (45-2500HZ): ben met iec60044-8 in overeenstemming: de norm van 2002

De harmonische maatregel kan tot 51 keer zijn

Integrator

Voeding: 9-36 VDC of AC 110-240V (of aangepast)

Outputkabel aan integrator: 2m

Sonde

Lengte/diameter: 610mm/12mm (of aangepast)

Artikelnummer en Classificatie

Verbinding

Terminal 1 OUT+ van fase A

Terminal 2 uit fase A

Terminal 3 OUT+ van fase B

Terminal 4 uit fase B

Terminal 5 OUT+ van fase C

Terminal 6 uit fase C

Terminal 7 IN+ van fase A

(Verbind de bruine draad van de sonde aan het gele merken en de geëtiketteerde fase A)

Terminal 8 BINNEN van fase A

(Verbind de blauwe draad en beveiligingslaag van de sonde aan het gele merken

en geëtiketteerde fase A)

Terminal 9 IN+ van fase B

(verbind de bruine draad van de sonde aan het groene merken en de geëtiketteerde fase B)

Terminal 10 BINNEN van fase B

(verbind de blauwe draad en beveiligingslaag van de sonde aan het groene merken en

Geëtiketteerde fase B)

Terminal 11 IN+ van fase C

(verbind de bruine draad van de sonde aan het rood het merken en geëtiketteerde fase C)

Terminal 12 BINNEN van fase C

(verbind de blauwe draad en beveiligingslaag van de sonde aan het rode merken

en geëtiketteerde fase C)

Eindmacht 13 + (9-36V gelijkstroom)

Eindmacht 14 - (0V gelijkstroom)
