| Nauwkeurigheidsklasse: | 0,05 | Testvoorwerp: | digitale (elektronische) CT VT |
|---|---|---|---|
| Testfunctie: | Verhouding fout, de fout van de fasehoek, polariteitstest… enz. | Analoog inputsignaal: | 0-10V (piek) |
| Toepassing: | Slim hulpkantoor, CT PT producent | Compatibel: | met IEC61850-protocol |
| Markeren: | 0.05 Substation Test Equipment,05 Materiaal van de Hulpkantoortest,10V het Materiaal van de hulpkantoortest |
||

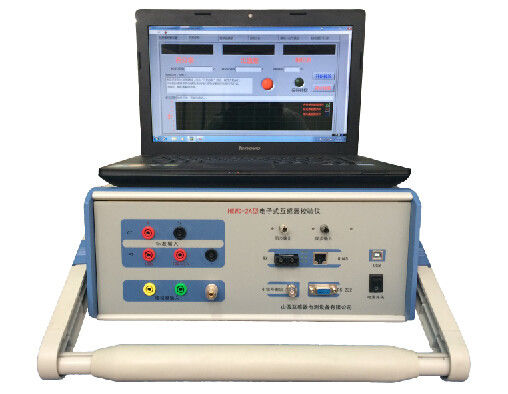

Elektronische (Digitale) CT &PT Kalibermeter hewd-2A
Technische Parameters
| Primaire nominale spanningmaatregel | tot 500KV |
| Primaire geschatte huidige maatregel | 5-5000A, beschikbare aanpassing |
| Standaardsignaalinput | |
| Voltageinput | 0-120%Un, Un=100V, 100/√3V. Beschikbare aanpassing |
| Huidige input | 0120%In, In=1A of 5A. Beschikbare aanpassing |
| Analoog inputsignaal | 0-10V (piekwaarde) |
| Kleine signaal (sinusgolf) output | 0-4V (RMS waarde) |
| Nauwkeurigheidsklasse | |
| Verhouding fout | <0> |
| Fasefout | <2> |
| Absolute vertraging | <1> |
| Vertraging jitter | <0> |
| ST optische vezelinterface (één groep) | |
| Optische vezel die Macht overbrengen | >-6dBm |
| Optische Ontvangende gevoeligheid | -38dBm |
| Synchronisatiesignaal | |
| Optische PPS synchronisatieinput & output | 4Nos |
| Optische irig-B de synchronisatieinput & output (van gelijkstroom) | 4Nos |
| De tijdnauwkeurigheid van de synchronisatieoutput | dan beter 100ns |
| Inputlevering | AC220V±10%, 50/60HZ, machtsconsumptie minder dan 20W |
| Arbeidsvoorwaarde | temperatuur 0℃~+55℃/Humidity ≤90% |
| Grootte & Gewicht | 360*400*160mm/7.5kgs |
Hoofdlijnen
1. De digitale test van de outputfout van elektronische (digitale) CT/PT
1) Verhouding en fasefouttest
2) Compatibel systeem met protocol iec61850-9-1, iec61850-9-2, iec61850-9-2LE en iec60044-FT3
3) Compatibel systeem met diverse optische vezelinterfaces
4) Holografieanalyse van bericht van iec61850-9-1/iec61850-9-2
5) De gegevens van de opnamefout van testpunt en gegevensonderzoek/opslag/druk door software
2. De test van de analoge outputfout van elektronische (digitale) CT/PT en conventionele CT/PT
1) Verhouding en fasefouttest van digitale CT/PT
2) Verhouding en fasefouttest van conventionele CT/PT door in voltagesignaal door om te zetten
standaardconvertor
3. Tot test0.2s klasse digitale CT/PT
4. Analogon van kleine signaaloutput
5. Harmonische golfanalyse van inputsignaal van digitale CT/PT in onderzoek, generatie van spectrumkromme,
verslag van inhoud van telkens als boventoon (tot 50times-boventoon), en berekening van harmonische vervorming.
6. RMS de analyse van waardeparameters (omvang, fase, frequentie en enz.) van input standaardsignaal
7. Het tonen outputgolfvorm in real time, standaardsignaalgolfvorm, polariteit, synchronisatiestatus en percentage
waarde onder testpunt van CT/PT in onderzoek
8. Polariteit en time-delay test van digitale CT/PT door ingebouwde PPS (impuls per seconde) en B-code te gebruiken
aan het signaal van de outputsynchronisatie
9. Verrichting door tablet door APP (facultatieve) software
10. EMC naleving van norm iec60044-8
11. PC-software
1) Vriendschappelijke HMI en duidelijke interfaces
2) Automatisch sparen testgegevens en produceer testrapport
